Retour aux modèle ASTRALPOOL

ASTRALPOOL

Monobloc FIJI 6 - Ø 400

M00384

Réf: M00384

Vue Eclatée - Schéma Téchnique

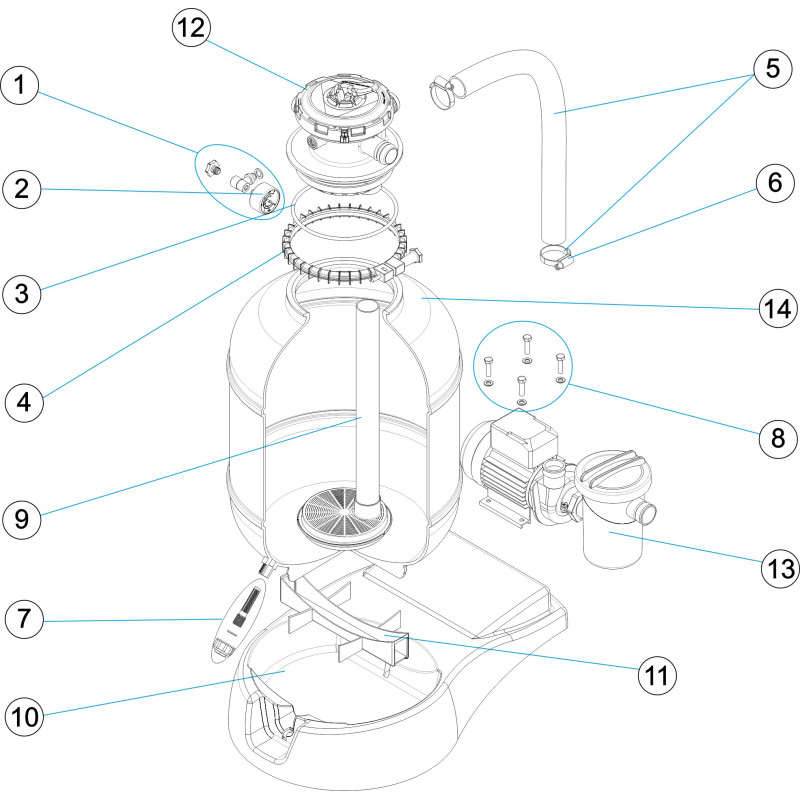

Vue éclatée groupe de filtration monobloc ASTRALPOOL FIJI 6 - Ø 400 mm (M00384)

Cette vue éclatée vous présente l'intégralité des pièces détachées du groupe de filtration monobloc ASTRALPOOL FIJI 6 de diamètre 400 mm, référence M00384. Elle regroupe l'ensemble des composants : cuve filtrante, vanne multivoies, pompe FIJI 6, collecteurs, base injectée, joints toriques, manomètre, vidange et visserie. Chaque pièce est identifiée par son numéro de référence d'origine (ex : 154040001RTZ, 4404080101, 4404120027, 4404120028, 4404250012, FIJI6R, etc.).

Caractéristiques techniques

Marque	ASTRALPOOL
Modèle	FIJI 6 - Ø 400 mm
Référence groupe	M00384
Pompe associée	FIJI 6 (réf. FIJI6R)
Type de filtre	Filtre à sable monobloc
Diamètre cuve	400 mm
Pression max	3 bars (manomètre 1/8'')
Matériau cuve	Polyéthylène injecté (base injectée)

Installation

Repérez votre pièce sur la vue éclatée ci-contre à l'aide du numéro de repère.
Commandez la pièce en utilisant sa référence exacte (ex : 4404080101 pour le manomètre, 4404250012 pour la vidange) directement depuis la liste déroulante ou la page associée.
Vérifiez la compatibilité avec votre groupe FIJI 6 Ø400 : la vue éclatée liste toutes les pièces d'origine ASTRALPOOL pour ce modèle M00384.

Conseils d'entretien

Contrôle annuel du manomètre (réf. 4404080101) : remplacez-le si l'aiguille ne revient pas à zéro pompe arrêtée, signe d'un encrassement.
Inspection des joints toriques (ex : joint torique 170,8 x 5,66 pour couvercle) : lubrifiez-les au silicone piscine tous les ans pour garantir l'étanchéité du filtre.
Nettoyage de la vanne multivoies (réf. 4404120028 ou 4404120027) : démontez-la en saison pour vérifier l'absence de dépôts dans les canaux.
Purge de la cuve : utilisez la vidange (réf. 4404250012) en fin de saison pour évacuer l'eau stagnante et protéger le filtre du gel.

Pourquoi choisir cette pièce ?

Chaque composant de cette vue éclatée est une pièce d'origine ASTRALPOOL garantissant un montage parfait et une durabilité maximale pour votre groupe FIJI 6 Ø400. En remplaçant une pièce défectueuse par son équivalent exact, vous prolongez la vie de votre filtration et maintenez une eau limpide en toute sécurité. Retrouvez rapidement la référence qui vous manque grâce à ce schéma détaillé.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Monobloc FIJI 6 - Ø 400 (M00384)
