Retour aux modèle SPECK

SPECK

Vanne BADUMAT Side

Réf: R

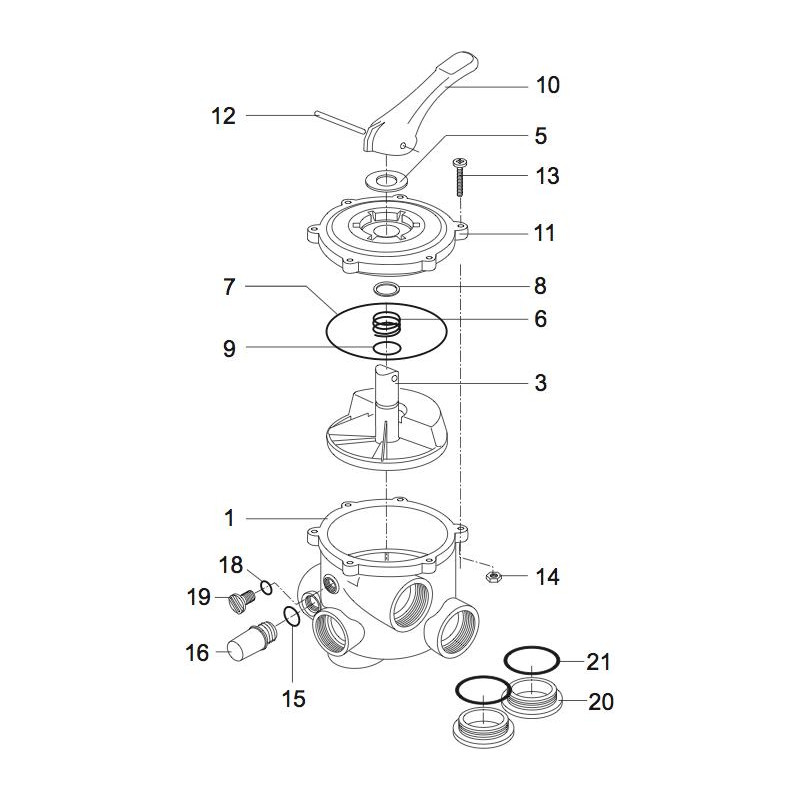

Vue Eclatée - Schéma Téchnique

Vue éclatée Vanne BADUMAT Side Speck modèles R41

Cette vue éclatée vous présente l'ensemble des pièces détachées de la vanne multivoies Badumat Side R41 de la marque Speck. Elle couvre les versions R41/3 G, R41/3 K et R41/3 GK (raccords filetés ou collés). Grâce à ce schéma détaillé, identifiez rapidement chaque élément pour la réparation ou la maintenance de votre vanne de piscine.

Caractéristiques techniques

Marque	Speck
Modèles concernés	Badumat Side R41/3 G, R41/3 K, R41/3 GK (également compatible avec certaines pièces R40)
Type	Vanne multivoies 6 positions
Raccordements	1"1/2 – G (fileté) ou K (collé) selon version
Diamètre de corps	50 mm
Matière	Plastique technique résistant aux UV

Installation

Consultez la vue éclatée ci-dessus pour repérer la pièce défaillante sur le schéma.
Notez le numéro de repère et retrouvez la référence correspondante dans la liste des pièces associées.
Commandez la pièce d'origine Speck et remplacez-la en suivant les indications du schéma.

Conseils d'entretien

Vérifiez régulièrement les joints toriques (couvercle, boisseau, bouchon de vidange) et remplacez-les en cas de durcissement ou de fuite.
Nettoyez le boisseau et lubrifiez-le avec une graisse silicone spéciale piscine pour garantir une rotation fluide.
Inspectez la vitre : si elle est fissurée ou opaque, commandez la référence 2603.101.016 pour éviter les fuites.

Pourquoi choisir cette pièce ?

Les pièces détachées d'origine Speck garantissent un ajustement parfait et une fiabilité durable. En utilisant des composants certifiés, vous assurez l'étanchéité et le bon fonctionnement de votre vanne Badumat, pour une filtration performante de votre piscine ou spa.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne BADUMAT Side (R)
