Retour aux modèle SNTE
SNTE
Vanne Top et Side 1''1-2 - 2'' - 3'' (avant 2006)
Jupiter Neptune Galatic
Réf: Jupiter

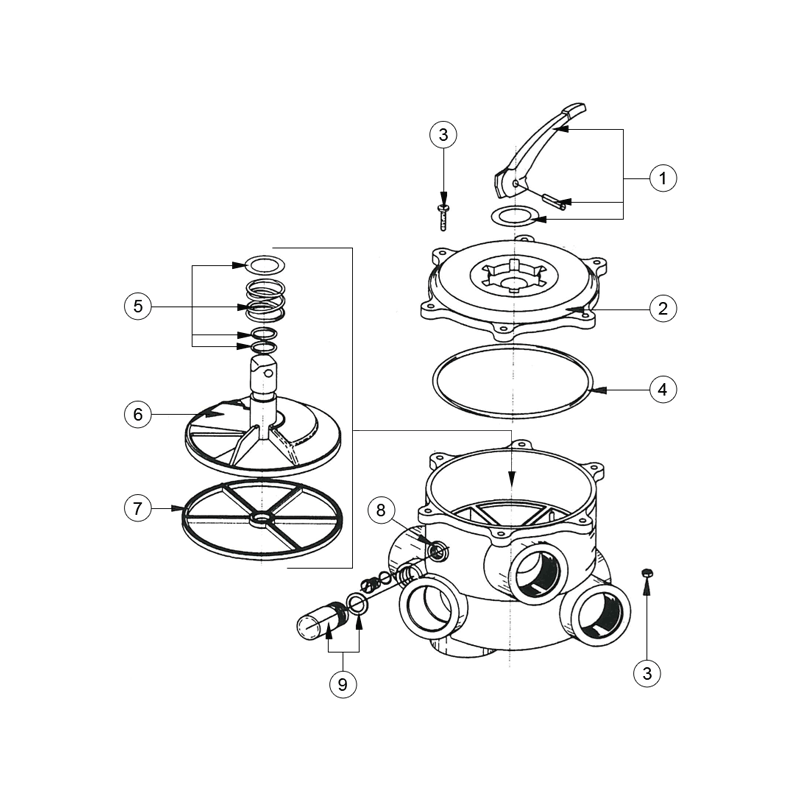

Vue Eclatée - Schéma Téchnique
Vue éclatée Vanne Top et Side SNTE 1''1/2 – 2'' – 3'' (avant 2006) modèles Jupiter, Neptune, Galatic
Cette vue éclatée vous présente l'ensemble des pièces détachées de la vanne multivoies Top et Side de la marque SNTE, conçue pour les filtres à sable des séries Jupiter, Neptune et Galatic produites avant 2006. Également disponible pour d'autres modèles de la même gamme, ce schéma détaillé vous aide à repérer chaque composant pour une commande précise : boisseau, joint d'étanchéité, couvercle, ressort, bagues et kits de joints. Les pièces sont proposées dans les dimensions 1''1/2, 2'' et 3''.
Caractéristiques techniques
| Marque | SNTE |
| Références pièces associées | 10100K, 10101KM, 10102, 10102KM, 101D218P, 101D229, 101D230, 4404122005, CE04120004, CE04120006, CE04120008, 50343 et autres références de la gamme |
| Modèles compatibles | Jupiter, Neptune, Galatic (avant 2006) |
| Dimensions disponibles | 1''1/2, 2'', 3'' |
| Type de vanne | Top et Side (latérale et supérieure) |
Installation
- Identifiez la pièce depuis le schéma éclaté : repérez la référence correspondant à votre besoin (boisseau, joint, couvercle, etc.) et vérifiez sa compatibilité avec le diamètre de votre vanne.
- Commandez la pièce détachée : utilisez la référence indiquée pour commander le composant d'origine sans risque d'erreur. Montez-la en suivant l'ordre inverse du démontage, en veillant à bien positionner les joints d'étanchéité.
Conseils d'entretien
- Vérifiez régulièrement l'état des joints et du boisseau : un joint étoile usé ou un boisseau fissuré entraîne des fuites et une perte de pression. Remplacez-les dès les premiers signes d'usure.
- Nettoyez la vanne après la saison hivernale : démontez les éléments mobiles, nettoyez-les à l'eau claire et lubrifiez les joints avec un produit adapté pour garantir une étanchéité optimale.
Pourquoi choisir cette pièce ?
Cette vue éclatée regroupe toutes les références d'origine SNTE pour les vannes Top et Side des modèles Jupiter, Neptune et Galatic antérieurs à 2006. En sélectionnant la pièce détachée adaptée grâce à ce schéma, vous bénéficiez d'une réparation rapide et fiable qui redonne à votre filtre à sable toute son efficacité.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 2
2 produits alternatifs
N° 2
N° 4
2 produits alternatifs
N° 4
Kit joints (joint étoile, joint couvercle, 2 joints boisseau) vanne 1"1/2 Midas
Réf: CE04120004
10,73 €
N° 4
N° 6
2 produits alternatifs
N° 6
N° 6
N° 7
3 produits alternatifs
N° 7
N° 7
N° 7
Filtrer par N° :
N° 2
2 produits alternatifs
N° 2
N° 2
N° 4
2 produits alternatifs
N° 4
Kit joints (joint étoile, joint couvercle, 2 joints boisseau) vanne 1"1/2 Midas
Réf: CE04120004
10,73 €
N° 4
N° 6
2 produits alternatifs
N° 6
N° 6
N° 7
3 produits alternatifs
N° 7
N° 7
N° 7
Filtrer par N° :
N° 2
2 produits alternatifs
N° 2
N° 2
N° 4
2 produits alternatifs
N° 4
Kit joints (joint étoile, joint couvercle, 2 joints boisseau) vanne 1"1/2 Midas
Réf: CE04120004
10,73 €
N° 4
N° 6
2 produits alternatifs
N° 6
N° 6
N° 7
3 produits alternatifs
N° 7
N° 7
N° 7
