Retour aux modèle SNTE

SNTE

Vanne SIDE 2 1/2" avec liaisons

MPV-25V

Réf: MPV-25V

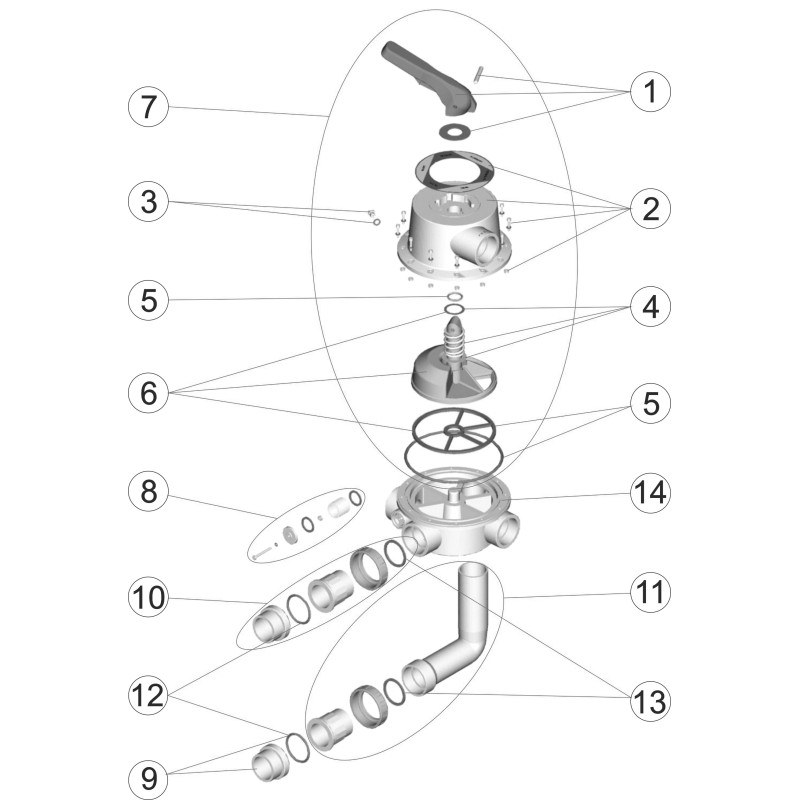

Vue Eclatée - Schéma Téchnique

Vue éclatée vanne SIDE 2 1/2" avec liaisons SNTE MPV-25V

Cette vue éclatée présente l'intégralité des pièces détachées de la vanne multivoies SIDE 2 1/2" de marque SNTE, référence MPV-25V. Conçue pour les systèmes de filtration de piscine et spa, cette vanne assure la commutation entre les différentes fonctions (filtration, lavage, rinçage, recirculation, vidange, fermeture). Le schéma permet de repérer rapidement chaque composant, du corps jusqu'aux joints et ressorts, facilitant ainsi le remplacement des pièces défectueuses.

Caractéristiques techniques

Marque	SNTE
Référence	MPV-25V
Type	Vanne multivoies SIDE 2 1/2" avec liaisons
Pièces associées	24837R0101, 4404120109, 4404120701, 4404120703, 4404120704, 4404120705, 4404120706, 4404121002, 4404121301, 4404121302, 4404121303, 4404121308, 4404121309, 4404121310

Installation - Utilisation de la vue éclatée

Repérez la pièce sur le schéma en vous aidant des numéros de référence listés sur cette page. Chaque composant est associé à une référence unique.
Commandez la pièce en cliquant sur son lien dans la liste ci-dessous. Assurez-vous que la référence correspond exactement à votre modèle MPV-25V.
Procédez au remplacement une fois la pièce reçue : démontez l'ancien élément (corps, boisseau, joints, etc.) et installez le neuf en respectant le sens de montage indiqué sur la vue éclatée.

Conseils d'entretien

Vérifiez régulièrement l'état des joints (réf. 4404120701, 4404120703, etc.). Des joints usés peuvent entraîner des fuites ou une perte de pression.
Lubrifiez le boisseau et le ressort (réf. 4404121301, 4404121308) une fois par saison avec une graisse silicone adaptée pour garantir une rotation fluide de la poignée.
Nettoyez le voyant de turbidité (réf. 4404120109) s'il est présent, pour contrôler visuellement la qualité de l'eau sans démonter la vanne.

Pourquoi choisir cette pièce ?

La vanne multivoies SNTE MPV-25V est robuste et fiable pour les installations de piscine résidentielle. Grâce à cette vue éclatée, vous avez accès à chaque composant d'origine, garantissant un ajustement parfait et une longue durée de vie. Remplacez uniquement la pièce défectueuse plutôt que la vanne entière : une solution économique et écologique.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SIDE 2 1/2" avec liaisons (MPV-25V)
