Vue Eclatée - Schéma Téchnique

Vanne 1 1-2'' Top

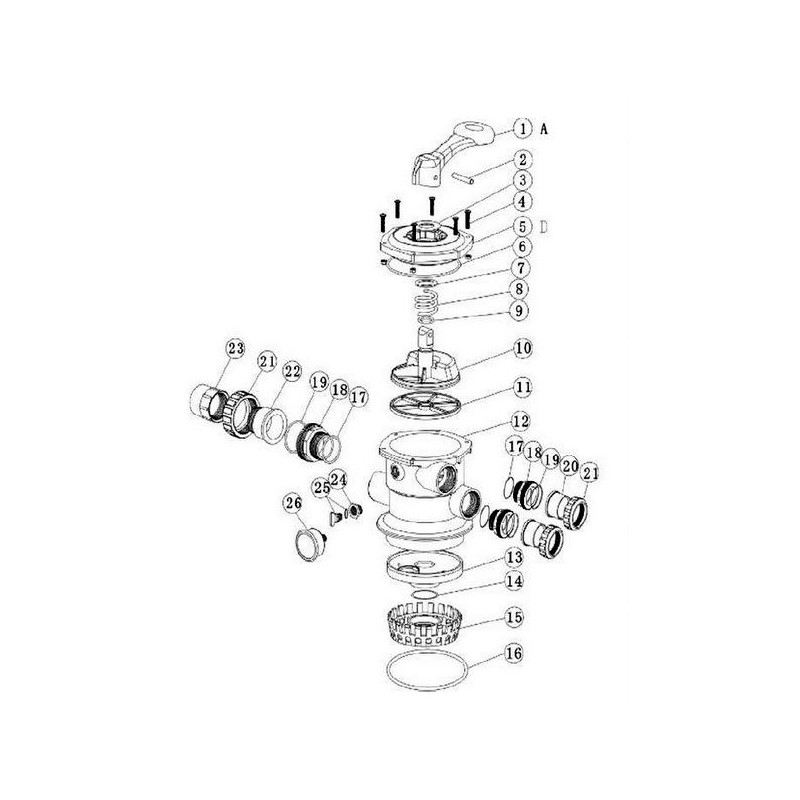

Vue éclatée vanne multivoies Top 1"1/2 ACIS (réf. 88280105)

Cette vue éclatée de la vanne Top 1"1/2 ACIS (réf. 88280105) vous offre une représentation complète de tous les composants internes de votre vanne multivoies. Utilisez ce schéma pour identifier rapidement les pièces détachées nécessaires à l'entretien ou à la réparation de votre équipement de filtration. Chaque pièce est référencée pour une commande facile et un remplacement précis.

Caractéristiques techniques
Marque ACIS
Référence constructeur 88280105
Modèles compatibles Vanne multivoies Top 1"1/2
Type de vanne Top mount (montage sur le dessus du filtre)
Raccordement 1"1/2 (filetage mâle)
Position 6 voies (Filtration, Rinçage, Recirculation, Vidange, Fermé, Lavage)
Installation
  1. Identifier la pièce défectueuse : Comparez votre vanne avec la vue éclatée ci-dessus. Repérez le numéro de la pièce (ex. joint torique 02011002, boisseau E01021001, ressort 3014001).
  2. Commandez la pièce correspondante : Utilisez la référence indiquée sur le schéma pour commander le composant exact. Assurez-vous que la pièce est destinée au modèle Top 1"1/2 ACIS.
  3. Remplacez la pièce : Démontez la vanne en suivant l'ordre inverse du schéma. Pour le remontage, veillez à bien repositionner les joints toriques et à respecter le couple de serrage du couvercle.
Conseils d entretien

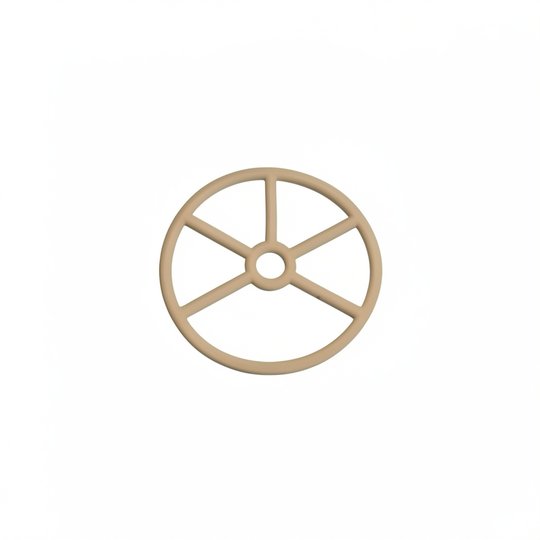

  • Vérifiez régulièrement l état des joints : Les joints toriques (réf. 02011001, 02011002, 02011022) et le joint étoile (réf. 02311002) s usent avec le temps. Remplacez-les dès les premiers signes de fuite pour éviter une perte de charge.
  • Lubrifiez le boisseau chaque saison : Appliquez une graisse silicone adaptée sur le boisseau (réf. E01021001) et son joint pour garantir une rotation fluide de la poignée.
  • Inspectez le ressort et la rondelle : Le ressort (réf. 3014001) et la rondelle de ressort (réf. 1181002) assurent la pression sur le boisseau. Vérifiez leur état lors du démontage.
Pourquoi choisir cette pièce ?

Cette vue éclatée officielle ACIS vous garantit de retrouver chaque composant d origine pour une réparation fiable et durable. Que vous ayez besoin d un joint torique, du boisseau ou de la poignée, ce schéma vous évite les erreurs de compatibilité. Commandez en toute confiance les pièces détachées identifiées sur ce plan pour remettre votre vanne à neuf.

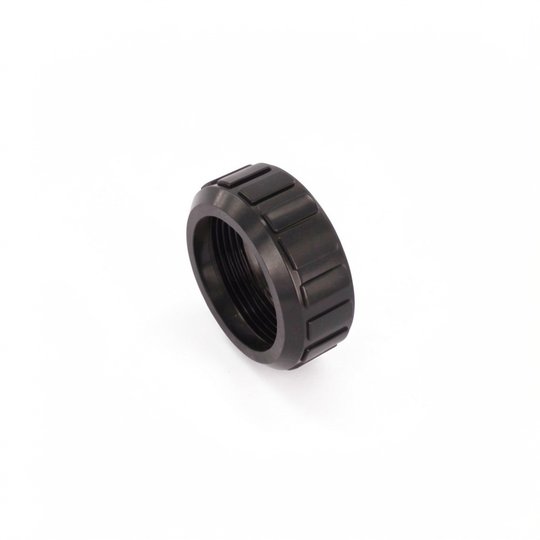

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Vanne 1 1-2'' Top (88280105)
