Retour aux modèle IML

IML

Vanne SIDE 2"

PS-6104

Réf: PS-6104

Vue Eclatée - Schéma Téchnique

Vue éclatée – Vanne SIDE 2" IML – Modèle PS-6104

Cette vue éclatée vous présente l'ensemble des pièces détachées de la vanne multivoies SIDE 2" IML PS-6104. Adaptée aux filtres à sable pour piscine et spa, cette vanne 6 voies est conçue en technopolymère renforcé pour une longue durée de vie. Grâce à ce schéma, retrouvez facilement chaque composant et sa référence.

Caractéristiques techniques

Marque	IML
Référence	PS-6104
Type	Vanne multivoies SIDE 6 voies – 2"
Matière	Technopolymère renforcé

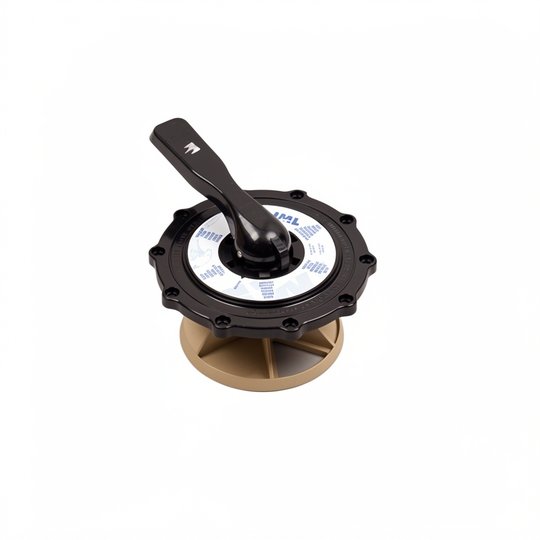

Pièces associées	4404120053, 4404120105, 4404120108, 4404120116, 4404120130, 4404120402, 4404120406, 4404120407, 4404120502, 4404120504, 4404120505, 4404121307, PS610408

Installation – Comment utiliser cette vue éclatée ?

Localisez la pièce défectueuse sur le schéma (par exemple le joint étoile, le boisseau, les joints de liaison).
Relevez sa référence (ex : PS610401 pour le joint étoile, 4404120505 pour les joints de liaison).
Commandez la pièce directement sur notre boutique en utilisant la référence indiquée.

Conseils d’entretien

Vérifiez le joint étoile tous les ans : s’il est déformé ou durci, remplacez-le par la réf. PS610401.
Lubrifiez les joints toriques avec une graisse silicone adaptée pour éviter le dessèchement.
Nettoyez régulièrement le boisseau pour éviter les blocages et assurer une rotation fluide.

Pourquoi choisir cette pièce ?

Cette vue éclatée vous garantit une identification précise et rapide de chaque composant de votre vanne IML. Plus besoin de démonter au hasard : commandez exactement la pièce d’origine qui rétablira le fonctionnement optimal de votre filtration. Toutes les références proposées sont d’origine IML, compatibles avec le modèle PS-6104.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SIDE 2" (PS-6104)
