Retour aux modèle HAYWARD

HAYWARD

Vanne SP0719

SPX0719

Réf: SPX0719

Vue Eclatée - Schéma Téchnique

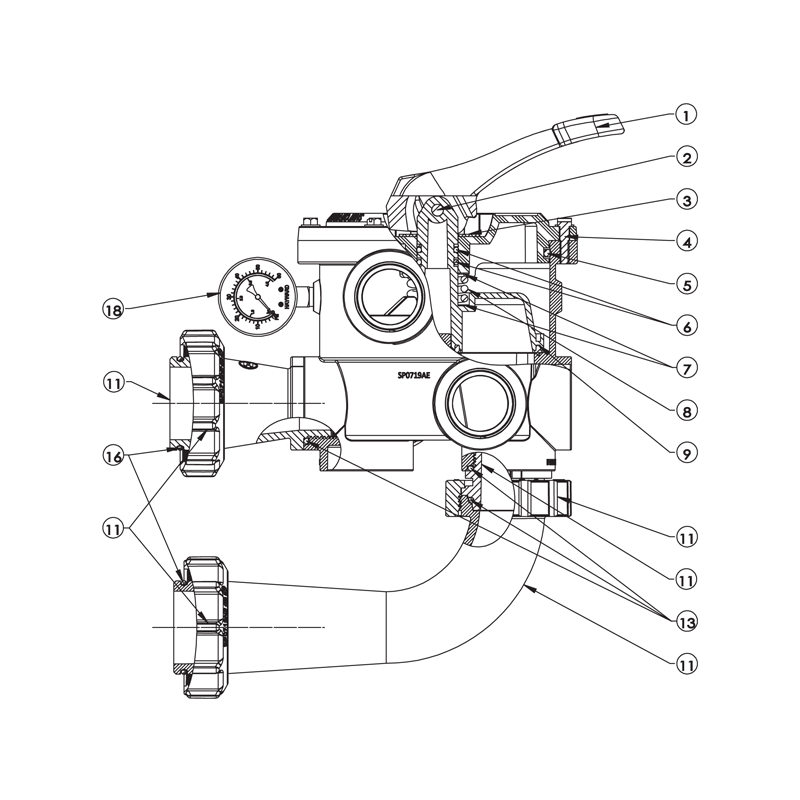

Vue éclatée vanne multivoies Hayward SP0719

Cette vue éclatée concerne la vanne multivoies Hayward SP0719, modèle Side (latérale) 6 voies avec raccords 1 1/2". Elle équipe les filtres à sable des séries S, notamment les modèles S0210S, S0244S et S0246S. Grâce à ce schéma détaillé, vous pouvez identifier visuellement chaque composant et commander la pièce de rechange adaptée : ensemble supérieur, boisseau, joints, poignée, kit d'étanchéité, etc.

Caractéristiques techniques

Marque	Hayward
Référence	SP0719
Modèles concernés	SP0719SE (vanne complète avec liaisons)
Type de vanne	Multivoies Side (latérale), 6 positions
Raccordement	1 1/2" (DN40)
Matière	Thermoplastique renforcé

Installation

Repérez sur la vue éclatée le numéro ou la référence de la pièce à remplacer (ex. SPX0719KCA pour l'ensemble supérieur).
Commandez la pièce détachée correspondante depuis la liste des pièces associées ci-dessus.
Démontez la vanne en suivant l'ordre inverse du schéma ; pour le remontage, reportez-vous à la vue éclatée pour replacer correctement chaque composant (couvercle, poignée, boisseau, joints).

Conseils d entretien

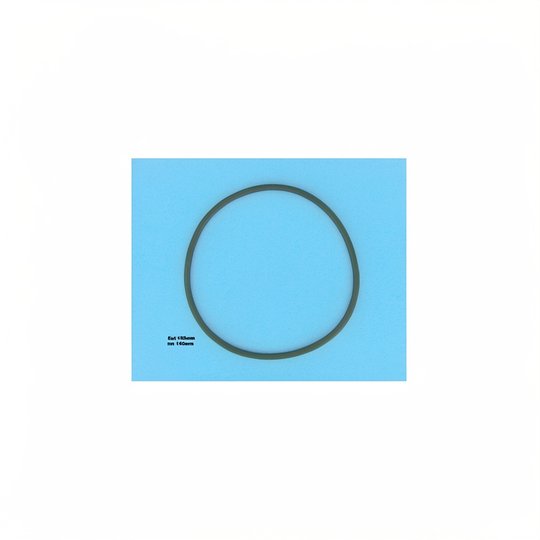

Vérifiez l'état du joint de couvercle (SPX0714L) chaque saison et changez-le s'il est durci ou déformé pour éviter les fuites.
Lubrifiez légèrement l'axe et le ressort (SPX0603S) avec une graisse silicone adaptée pour garantir une rotation fluide de la poignée.
Nettoyez régulièrement le témoin de circulation (SPX0710MA) pour contrôler visuellement le débit pendant le contre-lavage.

Pourquoi choisir cette pièce ?

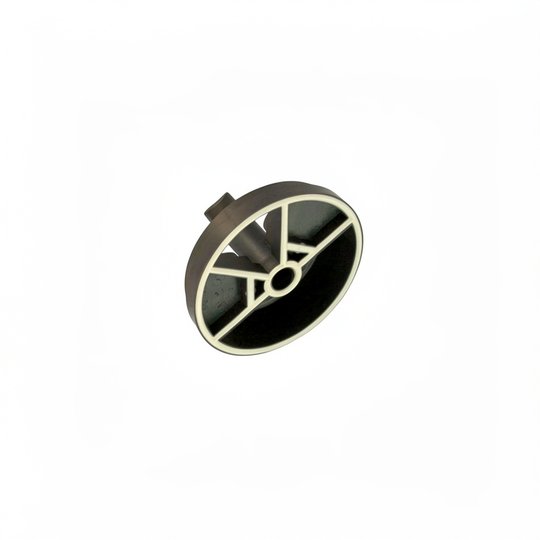

La vue éclatée de la vanne SP0719 vous offre une visibilité totale sur l'assemblage, ce qui facilite le diagnostic et la réparation. En utilisant des pièces d'origine Hayward, vous garantissez l'étanchéité et la longévité de votre système de filtration. Le remplacement ciblé d'un composant usé (kit d'étanchéité SPX0735GA, boisseau SPX0714CA…) évite le remplacement complet de la vanne et réduit vos coûts d'entretien.

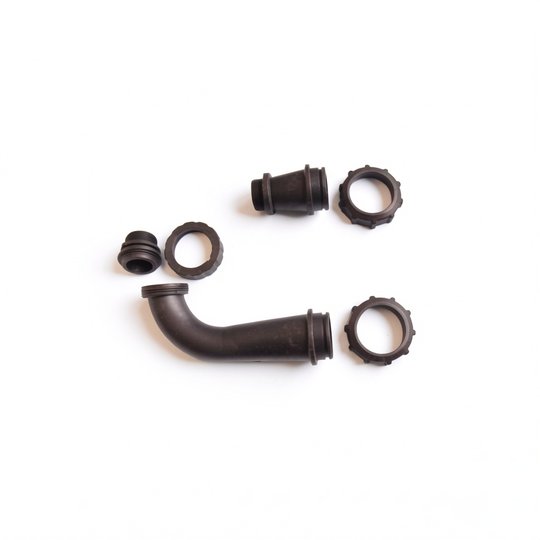

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SP0719 (SPX0719)
