Retour aux modèle HAYWARD

HAYWARD

Vanne Vari-Flo XL

SP0714TE

Réf: SP0714TE

Vue Eclatée - Schéma Téchnique

Vue éclatée vanne Vari-Flo XL Hayward – Modèle SP0714TE

Cette vue éclatée vous présente l'ensemble des pièces détachées de la vanne multivoies Vari-Flo XL Hayward, référence SP0714TE. Conçue pour les filtres à sable des séries Top et Side, cette vanne est équipée de 6 positions (filtration, rinçage, égout, etc.) et d'un raccordement 1''1/2. Utilisez ce schéma pour localiser facilement la pièce défectueuse et commander le bon composant d'origine Hayward.

Caractéristiques techniques

Marque	Hayward
Référence	SP0714TE
Type	Vanne multivoies 6 voies Vari-Flo XL
Raccordement	1''1/2 (50 mm)
Matériau	Thermoplastique renforcé

Installation – Utiliser le schéma pour identifier les pièces

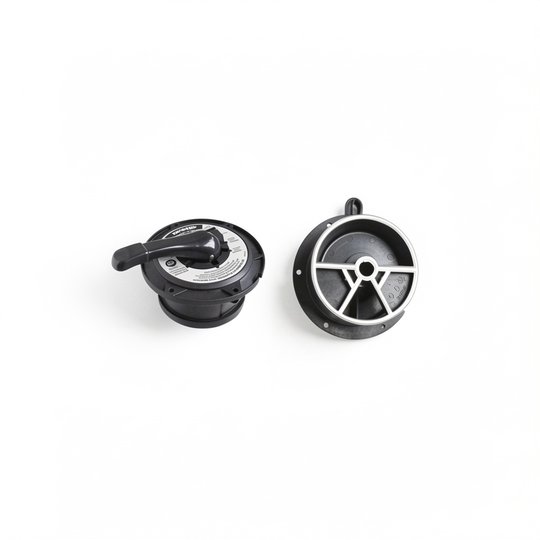

Repérez la pièce défaillante sur la vue éclatée : chaque composant est numéroté et correspond à une référence (exemple : SPX0714CA pour l'ensemble boisseau + joint étoile).
Commandez la pièce d'origine via la référence indiquée. Vérifiez la compatibilité avec votre modèle de filtre Hayward (S0166T, S0210T, S0244T, etc.).
Procédez au remplacement pompe arrêtée : déposez les 6 vis du couvercle (réf. SPX0714Z1), remplacez le joint torique (SPX0714L) si nécessaire, puis revissez.

Conseils d'entretien

Vérifiez régulièrement l'état du joint de couvercle (SPX0714L) : un joint usé provoque des fuites et une baisse de pression. Remplacez-le une fois par an ou après tout démontage.
Nettoyez le boisseau (SPX0714CA) : Si la poignée devient dure à tourner, démontez le boisseau et nettoyez-le au jet d'eau. Appliquez un léger film de graisse silicone sur le joint étoile.
Changez les rondelles ressort (SPX0710Z62) : Si la rotation de la poignée est molle ou si la vanne ne tient pas en position, remplacez ces rondelles.

Pourquoi choisir cette pièce ?

Opter pour des pièces d'origine Hayward garantit la fiabilité et la longévité de votre vanne Vari-Flo XL. Chaque composant – du ressort de rappel (SPX0603S) au kit d'étanchéité d'axe (SPX0735GA) – est conçu pour résister à la pression et aux produits chimiques de la piscine. Assurez un fonctionnement optimal de votre filtration avec des rechanges authentiques.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne Vari-Flo XL (SP0714TE)
