Retour aux modèle CERTIKIN

CERTIKIN

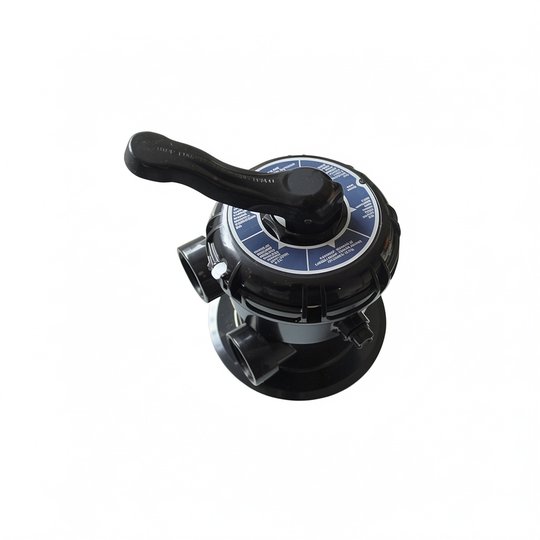

Vanne TOP MPV 1 1/2"

MPV15

Réf: MPV15

Vue Eclatée - Schéma Téchnique

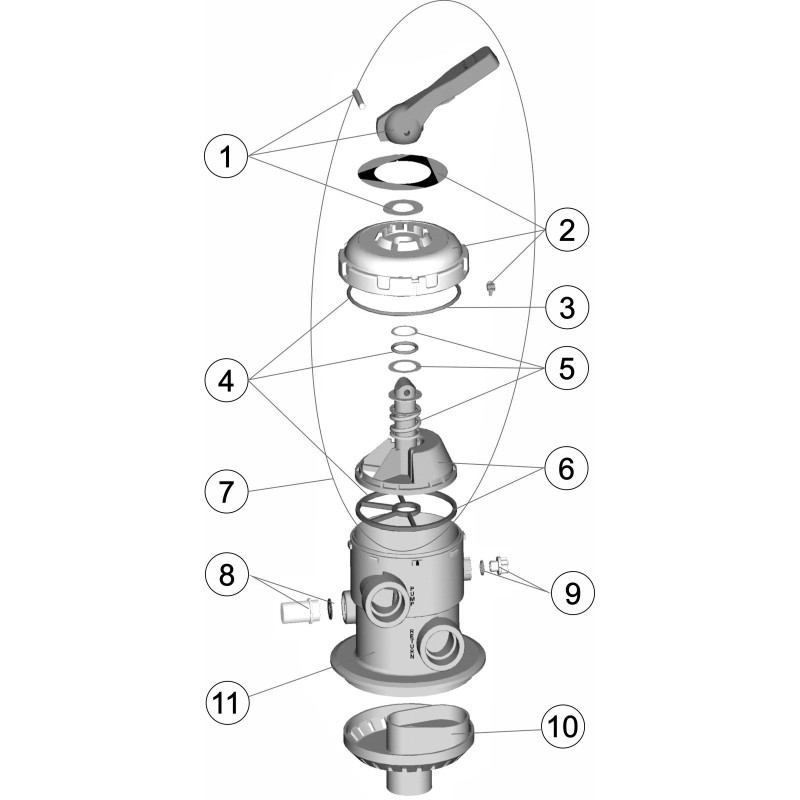

Vue éclatée Vanne TOP MPV 1 1/2" CERTIKIN – Modèle MPV15

Cette vue éclatée détaille l'ensemble des pièces détachées de la vanne TOP MPV 1 1/2" de marque CERTIKIN (référence modèle MPV15). Conçue pour les filtres à sable de piscine, cette vanne multivoies permet de sélectionner les différentes fonctions de filtration (filtration, rinçage, recirculation, etc.). Le schéma ci-contre vous permet d'identifier chaque composant : boisseau, joint étoile, couvercle, poignée, ressort, joint mât, diffuseur, bouchon de purge, etc. Les pièces détachées listées ci-dessous correspondent aux références d'origine CERTIKIN pour une réparation fiable et durable.

Caractéristiques techniques

Marque	CERTIKIN
Référence	MPV15
Références équivalentes	MPV15/HSTEN, MPV15/HSTEC
Dimensions	Raccord femelle 1 1/2" – Diffuseur Ø170 mm – Collerette Ø200 mm
Matériau	PVC technique (ABS pour certaines pièces)

Installation

Identifiez la pièce défectueuse sur la vue éclatée ci-contre en repérant son numéro de référence (ex : 4404121105 pour le kit joints).
Commandez la pièce détachée correspondante dans la liste ci-dessous. Pour le remplacement, dévissez le couvercle, retirez l'ancienne pièce et installez la neuve en respectant le sens de montage.

Conseils d entretien

Vérifiez régulièrement l'état du joint étoile et du joint de couvercle. Remplacez-les dès les premiers signes de fuite ou d'usure.
Lubrifiez légèrement le boisseau avec de la graisse silicone pour garantir une rotation souple et éviter le grippage.
Nettoyez le corps de vanne et le diffuseur lors de l'entretien annuel du filtre pour préserver l'étanchéité et le bon fonctionnement.

Pourquoi choisir cette pièce ?

Les pièces détachées d’origine CERTIKIN garantissent un ajustement parfait et une étanchéité optimale. En utilisant des composants certifiés, vous préservez les performances de filtration de votre piscine et évitez les pannes prématurées. Faites le choix de la fiabilité avec des rechanges conçus spécifiquement pour votre vanne TOP MPV 1 1/2".

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne TOP MPV 1 1/2" (MPV15)
