Retour aux modèle CEPEX
CEPEX

Vanne papillon Ø 250

Réf:

Vue Eclatée - Schéma Téchnique

Vanne papillon Ø 250

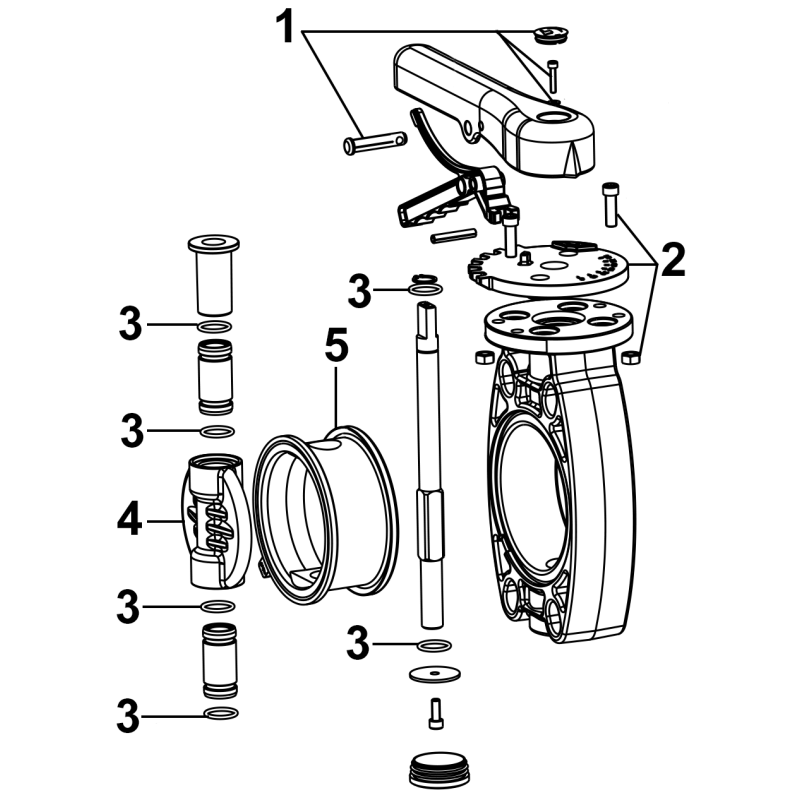

Vue éclatée vanne papillon Ø 250 CEPEX

Cette vue éclatée vous présente en détail la vanne papillon Ø 250 de la marque CEPEX. Utilisée dans les circuits de filtration des piscines et spas, elle assure une isolation fiable et un réglage précis du débit. Le schéma permet de repérer visuellement chaque élément : corps PVC, disque, axe inox, joints EPDM et poignée de manœuvre. Les références des pièces détachées sont directement indiquées pour faciliter vos commandes.

Caractéristiques techniques
Marque CEPEX
Référence Vanne papillon Ø 250
Diamètre nominal 250 mm
Matériau PVC-U (corps), inox AISI 304 (axe), EPDM (joints)
Installation
  1. Consultez la vue éclatée ci-dessus pour repérer le composant défectueux ou à remplacer.
  2. Notez la référence associée sur le schéma (par exemple 10086R0124, 46647R0118…), puis commandez la pièce correspondante.
Conseils d'entretien
  • Nettoyez régulièrement le disque et le siège pour éviter l'accumulation de calcaire ou de débris.
  • Vérifiez l'état des joints EPDM chaque saison et remplacez-les dès les premiers signes de vieillissement (fissures, déformation).
Pourquoi choisir cette pièce ?

La vanne papillon CEPEX Ø 250 offre une solution robuste et durable pour vos installations de piscine ou spa. Grâce à sa construction en PVC-U et son axe inoxydable, elle résiste à la corrosion et aux produits de traitement. Le schéma éclaté vous permet un entretien simplifié et un remplacement rapide des composants, garantissant une longévité optimale de votre équipement.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Vanne papillon Ø 250
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 4 1 produit
Comparaison en cours 3 pièces
Prix total 0.00 €
Ajouter à mes équipements
