Vanne papillon Ø 160

32618

Réf: 32618

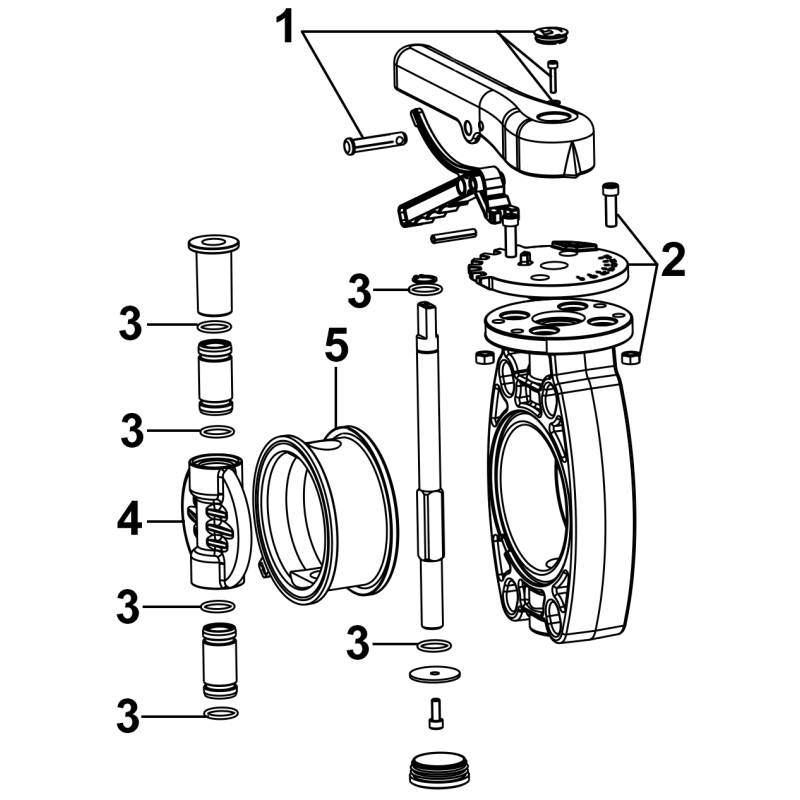

Vue Eclatée - Schéma Téchnique

Vue éclatée vanne papillon Ø 160 CEPEX 32618

Cette page vous présente la vue éclatée de la vanne papillon de diamètre 160 mm de la marque CEPEX (référence 32618, ex 20004). Conçue pour les réseaux de filtration de piscines et spas, cette vanne en PVC est équipée de joints EPDM (ou FPM selon version) et d'un axe acier zingué. Grâce à ce schéma détaillé, identifiez et commandez chaque pièce détachée nécessaire à la réparation ou à l'entretien de votre équipement.

Caractéristiques techniques

Marque	CEPEX (Fluidra)
Référence	32618
Ancienne référence	20004
Dimensions	Diamètre 160 mm
Matériau	PVC-U, joints EPDM ou FPM, axe acier zingué

Installation

Identifier la pièce : à l'aide de la vue éclatée, repérez le composant défectueux (disque, joint de corps, poignée, kit d'axe) et notez sa référence indiquée.
Commander et remplacer : sélectionnez la référence correspondante dans la liste des pièces détachées ci-dessous, puis procédez au remplacement en suivant les étapes de démontage inversé.

Conseils d'entretien

Vérifiez l'étanchéité des joints : inspectez régulièrement les joints de corps (EPDM ou FPM) et les joints d'axe ; remplacez-les dès les premiers signes de fuite.
Graissez l'axe : appliquez une graisse silicone adaptée sur l'axe acier une fois par an pour garantir une rotation fluide de la poignée.

Pourquoi choisir cette pièce ?

La vanne papillon CEPEX 32618 bénéficie d'une conception robuste en PVC-U, avec un axe acier zingué résistant à la corrosion. Tous les composants sont disponibles séparément, ce qui permet une réparation économique et ciblée sans remplacer l'ensemble du bloc vanne.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne papillon Ø 160 (32618)
