Retour aux modèle CEPEX

CEPEX

Vanne papillon Ø 125-140

32617

Réf: 32617

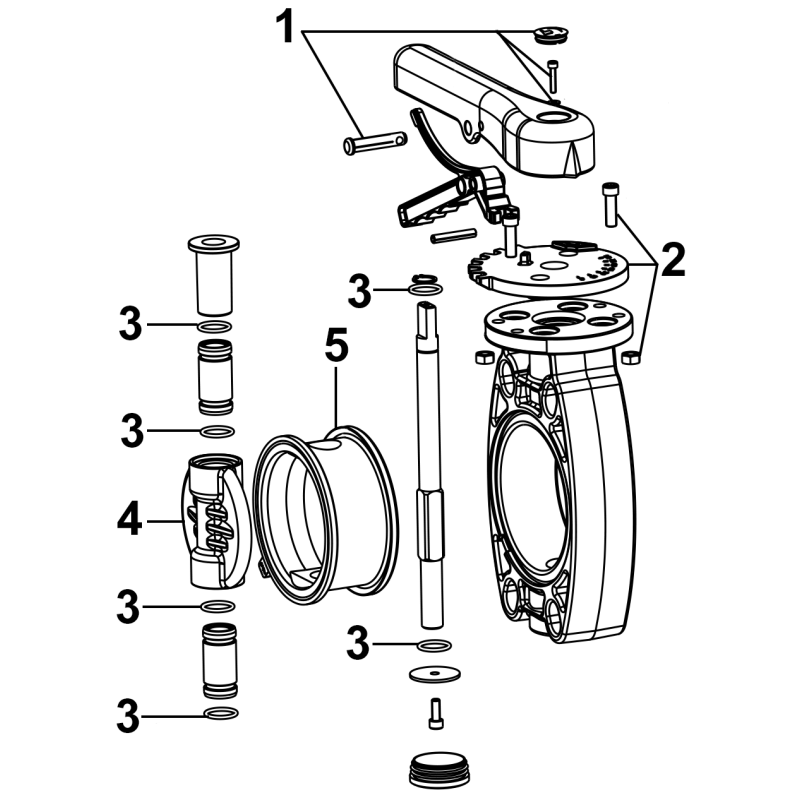

Vue Eclatée - Schéma Téchnique

Vue éclatée vanne papillon CEPEX Ø 125-140 - Réf. 32617

La vanne papillon CEPEX série standard de diamètre 125-140 mm (réf. 32617) est un équipement de régulation de débit pour piscine et spa. Cette vue éclatée vous permet d'identifier facilement chaque composant : corps en PP-GR, disque en PVC-U, joints EPDM/FPM, axe acier zingué et poignée polypropylène renforcé fibre de verre. Les pièces détachées sont disponibles séparément pour l'entretien et la réparation.

Caractéristiques techniques

Marque	CEPEX
Référence	32617
Références équivalentes	32617 (ex 20004 pour Ø 160, non applicable)
Dimensions	125-140 mm
Matériau	Corps PP-GR, disque PVC-U, joints EPDM ou FPM, axe acier zingué, poignée PP renforcé fibre de verre

Installation

Identifier la pièce défectueuse : utilisez la vue éclatée pour repérer visuellement le composant à remplacer (disque, joint de corps, joint d'axe, poignée, kit diviseur).
Commander la pièce adaptée : référez-vous aux codes pièces ci-dessous pour sélectionner la rechange correcte. Pour un remplacement complet, vérifiez l'état de l'ensemble poignée ou du kit joints.

Conseils d'entretien

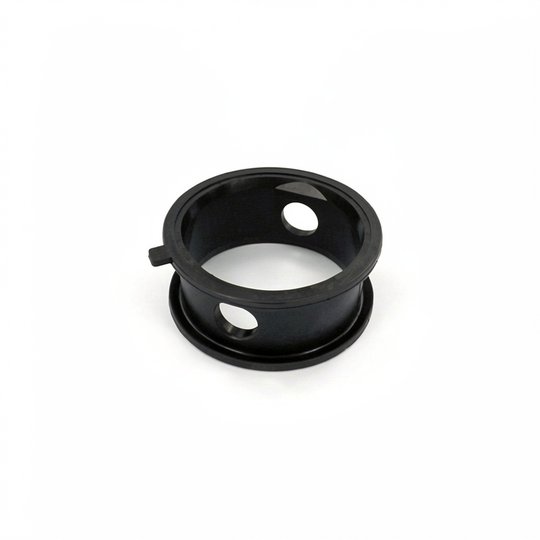

Inspection régulière des joints : contrôle visuel des joints EPDM/FPM (réf. 32617R0118, 34535R0118) pour éviter les fuites. Remplacez si fissurés.
Lubrification de l'axe : graissez légèrement l'axe acier zingué lors du remplacement des joints d'axe (réf. 32617R0129, 34535R0129) pour garantir une rotation fluide.
Vérification du disque : nettoyez le disque PVC-U (réf. 32617R0121) régulièrement pour éviter l'accumulation de dépôts calcaires.

Pourquoi choisir cette pièce ?

La vanne papillon CEPEX 32617 allie robustesse et simplicité d'entretien grâce à ses composants modulaires. Chaque pièce détachée, du joint d'axe à la poignée renforcée, est conçue pour résister aux environnements chimiques et mécaniques exigeants des piscines. Optez pour la vue éclatée pour un diagnostic précis et une réparation rapide sans démontage inutile.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne papillon Ø 125-140 (32617)
