Retour aux modèle CEPEX
CEPEX

Vanne papillon Ø 63-75

32614
Réf: 32614

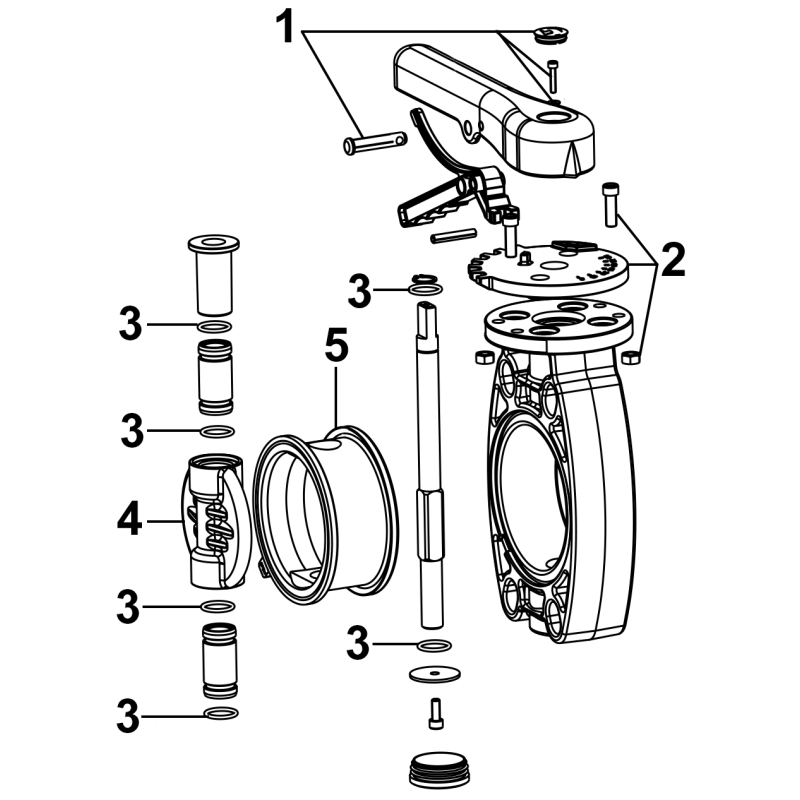

Vue Eclatée - Schéma Téchnique

Vanne papillon Ø 63-75

Vue éclatée vanne papillon Ø63-75 CEPEX 32614 (ex 20005)

Découvrez la vue éclatée de la vanne papillon CEPEX de diamètre 63 à 75 mm, référence 32614 (anciennement 20005). Ce schéma détaillé présente l'ensemble des pièces détachées disponibles pour ce modèle : joint de corps, disque de blocage, poignée, kit joints d'axe et kit diviseur. Idéal pour l'entretien ou la réparation de votre circuit de filtration piscine ou spa.

Caractéristiques techniques
Marque CEPEX (Fluidra)
Référence 32614 (ex 20005)
Dimensions DN50–65 (Ø63–75 mm)
Matériau PVC-U, joints EPDM ou FPM selon version
Pression nominale PN10
Installation
  1. Repérez la pièce à remplacer sur la vue éclatée ci-contre. Chaque composant est associé à une référence unique (ex : 32614R0118 pour le joint de corps EPDM).
  2. Commandez la pièce détachée correspondante en utilisant la référence indiquée. Assurez-vous de choisir la version EPDM ou FPM selon votre fluide (eau ou produits chimiques).
Conseils d'entretien
  • Vérifiez régulièrement l'état des joints : les joints toriques d'axe et le joint de corps s'usent avec le temps. Remplacez-les dès les premières fuites.
  • Lubrifiez la poignée pour garantir un mouvement fluide du disque. Utilisez une graisse silicone compatible EPDM.
  • Nettoyez le disque de blocage pour éviter l'accumulation de débris qui pourrait gêner la fermeture.
Pourquoi choisir cette pièce ?

Les pièces détachées d'origine CEPEX garantissent une étanchéité parfaite et une longue durée de vie à votre vanne papillon. En remplaçant uniquement le composant défectueux grâce à la vue éclatée, vous réalisez une économie substantielle tout en maintenant la fiabilité de votre installation de piscine ou spa.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Vanne papillon Ø 63-75 (32614)
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 2 produits alternatifs
Comparaison en cours 3 pièces
