Retour aux modèle CEPEX

CEPEX

Vanne Ø 63 - PN10

02503

Réf: 02503

Vue Eclatée - Schéma Téchnique

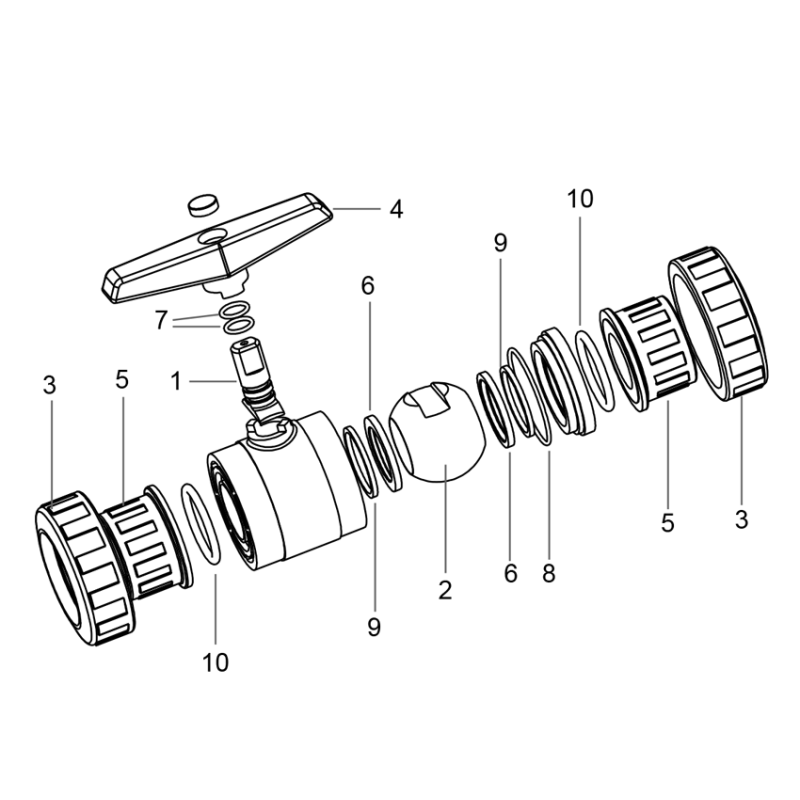

Vue éclatée Vanne Cepex Ø63 PN10 - Réf. 02503

Cette vue éclatée vous présente l'ensemble des composants de la vanne à boisseau sphérique Cepex de diamètre 63 mm, classe PN10. Destinée aux installations de piscine et spa, elle permet d’identifier et de commander chaque pièce détachée individuellement (références associées : 02457R0121, 02458R0102, 02458R0107, 02458R0118, 02458R0129, 02503R0104, 02503R0105, 02503R0124, 02505R0105, 723R0155026, 723R0597053, 723R0758035).

Caractéristiques techniques

Marque	Cepex (Astralpool)
Référence	02503
Dimensions	Diamètre 63 mm (DN50)
Matériau	Corps PVC-U, bille PVC-U, joints EPDM, siège HDPE
Pression nominale	PN10 (10 bar)
Raccordement	À coller (double union)

Installation

Consultez le schéma éclaté pour repérer la pièce défectueuse ou à remplacer.
Notez la référence inscrite sur le schéma (ex. 02503R0104 pour le joint de queue) et commandez-la directement.
Pour le remontage, utilisez une colle PVC pression adaptée et respectez le couple de serrage des écrous unions.

Conseils d’entretien

Vérifiez régulièrement l’état des joints toriques (EPDM) et remplacez-les dès les premiers signes de fuite.
Actionnez la vanne complètement une fois par mois pour éviter le blocage de la bille dans le siège.

Pourquoi choisir cette pièce ?

Cette vue éclatée est basée sur la vanne d’origine Cepex, reconnue pour sa fiabilité et son système anti-blocage exclusif. En commandant les pièces détachées via ce schéma, vous assurez une réparation conforme aux spécifications d’usine, sans compromis sur l’étanchéité ni la longévité de votre équipement de piscine.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne Ø 63 - PN10 (02503)
