CEPEX

Vanne Ø 50 - PN10

02502

Réf: 02502

Vue Eclatée - Schéma Téchnique

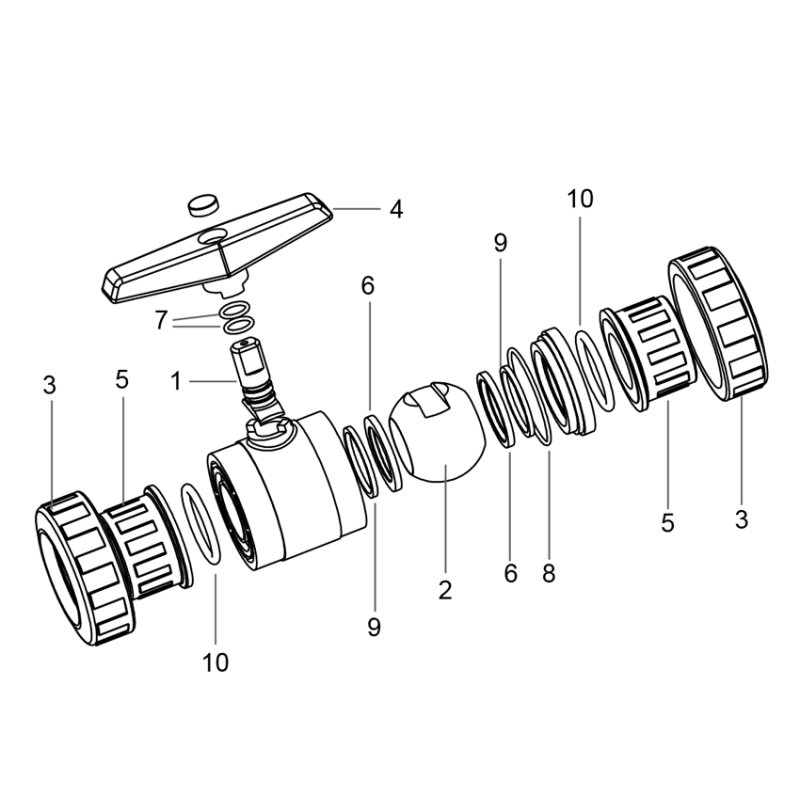

Vue éclatée Vanne PVC PN10 Ø50 – Cepex Réf. 02502

Cet éclaté détaille l'intégralité des composants de la vanne à boisseau sphérique Cepex de diamètre 50 mm (DN40) en PVC pression PN10. La référence 02502 correspond à la vanne complète ; les pièces associées (listées ci-dessous) permettent de remplacer chaque élément individuellement : joint torique, boisseau, siège, raccord union, poignée, etc. Le schéma facilite l'identification rapide de la pièce à commander, sans erreur de compatibilité.

Caractéristiques techniques

Marque	Cepex (groupe Fluidra)
Référence vanne complète	02502
Références pièces associées	02457R0118, 02502R0102, 02502R0104, 02502R0105, 02502R0107, 02502R0121, 02502R0124, 02502R0129, 02504R0105, 723R0155026, 723R0470053, 723R0567035
Dimensions	Diamètre PVC : 50 mm – DN40
Matériau	PVC grise – Siège HDPE (polyéthylène) – Joints EPDM

Installation

Consultez la vue éclatée pour repérer le numéro ou la référence de la pièce à remplacer (chaque élément est identifié par une étiquette avec sa référence).
Vérifiez la référence sur la liste des pièces associées ci-dessus ou dans la légende du schéma, puis commandez la pièce correspondante.

Conseils d'entretien

Lubrification des joints : Appliquez une graisse silicone pour EPDM une fois par an sur les joints toriques afin de garantir l'étanchéité et la fluidité de rotation du boisseau.
Nettoyage du boisseau : Démontez périodiquement la vanne pour retirer les dépôts calcaires ou saletés ; le siège HDPE résiste à l'abrasion mais un entretien régulier prolonge sa durée de vie.
Contrôle de la pression : Assurez-vous que la vanne est utilisée dans sa plage nominale PN10 (10 bars) ; une surpression peut endommager les joints ou le corps.

Pourquoi choisir cette pièce ?

La vue éclatée vous donne accès à chaque composant d'origine Cepex, garantissant un ajustement parfait et une fiabilité identique à l'équipement d'usine. Commandez la pièce exacte sans remplacer l'ensemble : vous réduisez les coûts et le temps de réparation. Que ce soit pour un joint, un boisseau ou une poignée, toutes les références sont disponibles immédiatement.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne Ø 50 - PN10 (02502)
