Retour aux modèle CEPEX
CEPEX

Vanne Ø 63 e-QUA - PN12

e-QUA
Réf: e-QUA

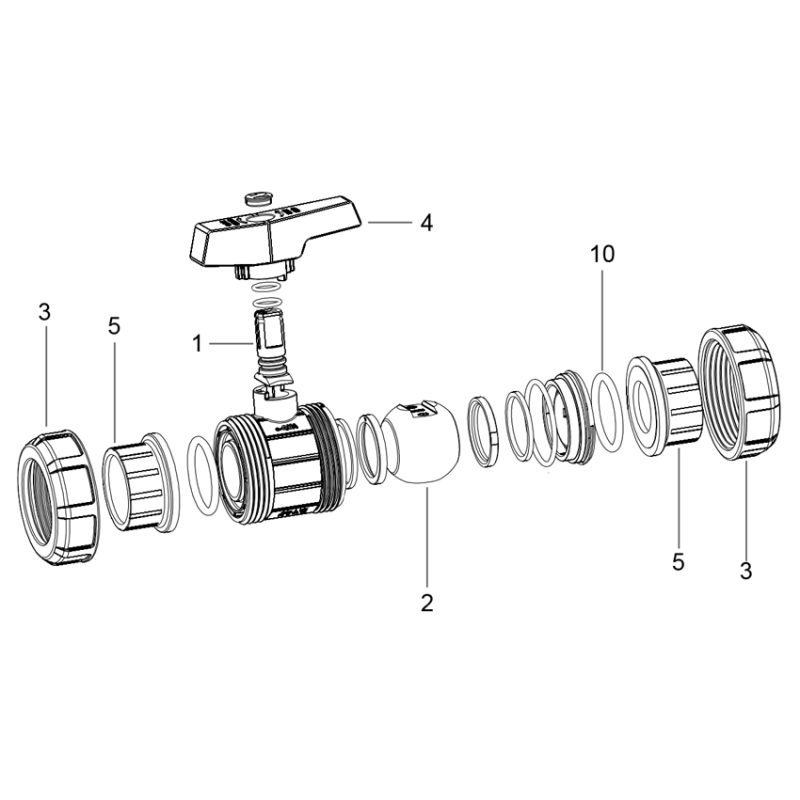

Vue Eclatée - Schéma Téchnique

Vanne Ø 63 e-QUA - PN12

Vue éclatée : Vanne Ø 63 e-QUA PN12 - Cepex

Cette vue éclatée vous présente l'ensemble des pièces constitutives de la vanne à bille e-QUA Ø63 PN12 de Cepex. Conçue pour les installations de piscine et spa, cette vanne en PVC-U assure un contrôle précis du débit. Grâce à ce schéma, identifiez facilement chaque composant et commandez la pièce exacte pour votre réparation ou entretien.

Caractéristiques techniques
Marque Cepex (Fluidra)
Référence produit 41545 (ex 60 62 063)
Références équivalentes Astralpool e-QUA
Dimensions Diamètre 63 mm / DN50 – L: 38 mm, H: 174 mm, E: 118 mm
Matériau PVC-U, joints EPDM, siège bille en PEHD
Installation
  1. Identifiez la pièce sur la vue éclatée : repérez le numéro de figure correspondant au composant défaillant.
  2. Commandez la pièce en utilisant la référence indiquée dans la liste de pièces détachées ci-dessous (ex. 36506R0102 pour la rotule).
Conseils d'entretien
  • Vérifiez régulièrement l'étanchéité des joints et remplacez le kit EPDM (réf. 36506R0135) dès que des fuites apparaissent.
  • Lubrifiez l'arbre et la rotule avec une graisse silicone compatible une fois par an pour éviter le blocage.
  • Nettoyez la bille en cas de dépôt calcaire pour maintenir un couple d'ouverture réduit.
Pourquoi choisir cette pièce ?

Les pièces détachées d'origine Cepex garantissent une compatibilité parfaite avec votre vanne e-QUA et une durabilité dans le temps. Chaque composant (joints, rotule, collet) est fabriqué dans les mêmes matériaux que l'équipement d'origine, assurant ainsi une réparation fiable et une longévité accrue de votre installation piscine.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Vanne Ø 63 e-QUA - PN12 (e-QUA)
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 5 2 produits alternatifs
N° 10 1 produit
Comparaison en cours 3 pièces
Prix total 0.00 €
