Retour aux modèle CEPEX
CEPEX

Vanne Ø 50 e-QUA - PN12

e-QUA
Réf: e-QUA

Vue Eclatée - Schéma Téchnique

Vanne Ø 50 e-QUA - PN12

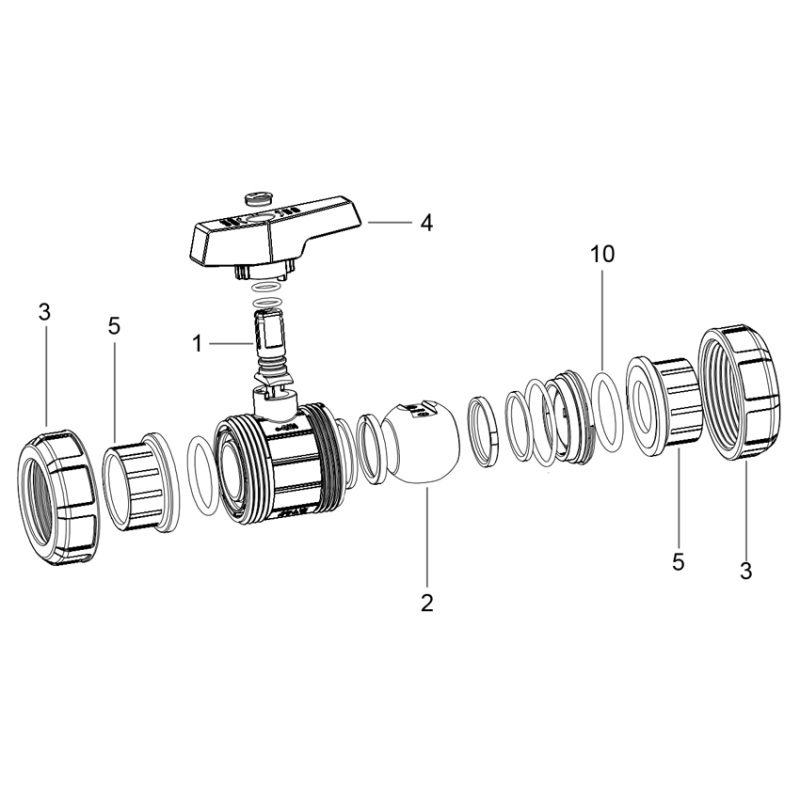

Vue éclatée vanne e-QUA Ø50 PN12 Cepex

Retrouvez ci-dessous la vue éclatée de la vanne à bille e-QUA Cepex de diamètre 50 mm, classe de pression PN12. Ce schéma détaille chaque composant de la vanne, spécialement conçue pour les installations de piscines et spas. Grâce aux informations fournies, vous pouvez identifier et commander la pièce détachée dont vous avez besoin.

Caractéristiques techniques
Marque Cepex (Astralpool)
Référence 41544 (60 62 050)
Références équivalentes –
Dimensions DN40 / L 31 mm / H 149 mm / E 96 mm
Matériau Corps PVC-U, joints EPDM, sièges bille HDPE, poignée PP
Installation
  1. Repérez sur la vue éclatée le numéro de la pièce à remplacer (ex. joint, bille, axe).
  2. Notez la référence indiquée sur le schéma (ex. 36505R0102 pour un joint) et commandez la pièce correspondante.
Conseils d entretien
  • Actionnez la vanne régulièrement (au moins 2 à 3 fois par an) pour éviter le blocage de la bille grâce au système anti-blocage intégré.
  • Vérifiez l état des joints toriques EPDM et nettoyez les surfaces de contact. Remplacez les joints si vous constatez des fuites ou une dégradation.
Pourquoi choisir cette pièce ?

La vanne e-QUA Cepex allie fiabilité et facilité d entretien. Sa conception robuste en PVC-U et ses joints EPDM garantissent une étanchéité parfaite dans le temps. Grâce à cette vue éclatée, vous accédez à l ensemble des pièces détachées d origine pour prolonger la durée de vie de votre installation de piscine ou spa.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Vanne Ø 50 e-QUA - PN12 (e-QUA)
Filtrer par N° :
N° 1 1 produit
N° 4 1 produit
N° 5 2 produits alternatifs
N° 10 1 produit
Comparaison en cours 3 pièces
Prix total 0.00 €
