Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne side 1"1/2 blanche CLASSIC PLUS sans liaisons

76147

Réf: 76147

Vue Eclatée - Schéma Téchnique

Vanne side 1"1/2 blanche CLASSIC PLUS sans liaisons

Vue éclatée Vanne side 1"1/2 blanche CLASSIC PLUS ASTRALPOOL (réf. 76147)

Cette vue éclatée présente l'ensemble des pièces détachées de la vanne multivoies side 1"1/2 blanche CLASSIC PLUS de la marque ASTRALPOOL. La vanne est livrée sans liaisons (version à coller) et convient parfaitement pour le remplacement ou la réparation de votre système de filtration. Le schéma détaillé vous permet d'identifier chaque composant (kit supérieur, joints, ressort, bouchon de purge, etc.) afin de commander la pièce exacte.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence	76147
Modèles concernés	Vanne side 1"1/2 CLASSIC PLUS blanche sans liaisons. Également disponible en noir (réf. 76148, 76150).
Dimensions	Raccordement 1"1/2 (Ø 40/49 mm) – à coller
Matériau	Corps, couvercle et poignée en ABS blanc
Nombre de voies	6 (filtration, rinçage, égout, recirculation, fermé, lavage)

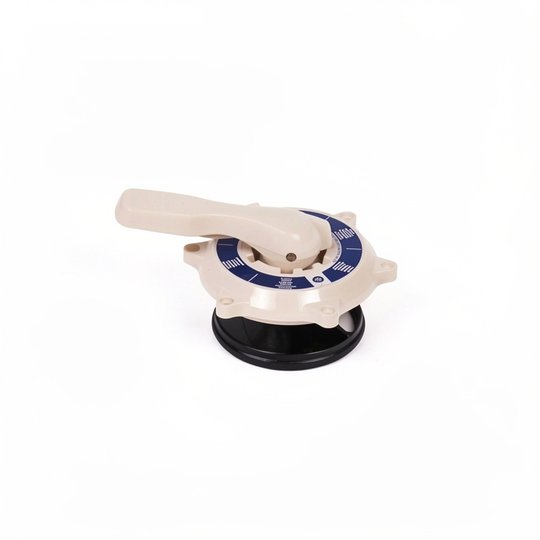

Pièces associées (non exhaustif)	4404120023 (kit supérieur), 4404120096 (kit joints étoile), 4404120097 (ressort + joint + rondelles), 4404120113 (bouchon de purge 1/4"), 4404121103 (ensemble de joints), 4404121107 (ensemble supérieur), 4404120148, 4404120149, 4404123104

Installation – Comment utiliser la vue éclatée

Repérez la pièce défaillante sur le schéma ci-contre (numéro de repère).
Notez la référence à 10 chiffres (format 440412xxxx) correspondant à la pièce dans la liste.
Commandez la pièce détachée d'origine ASTRALPOOL pour garantir une compatibilité parfaite et une étanchéité optimale.
Pour le montage, utilisez du ruban Téflon sur les raccords filetés (ne jamais utiliser de pâte à base de silicone acétique).

Conseils d'entretien

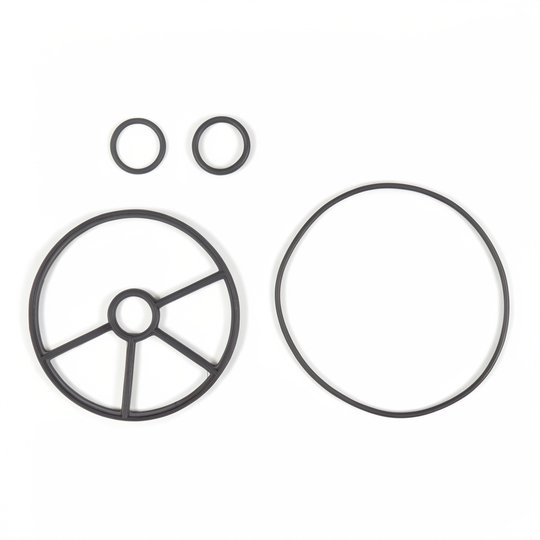

Vérifiez les joints tous les ans : remplacez les joints toriques et le joint étoile (réf. 4404120096) dès les premiers signes de fuite.
Lubrifiez les joints avec une graisse silicone spéciale piscine (ne pas utiliser de silicone acétique).

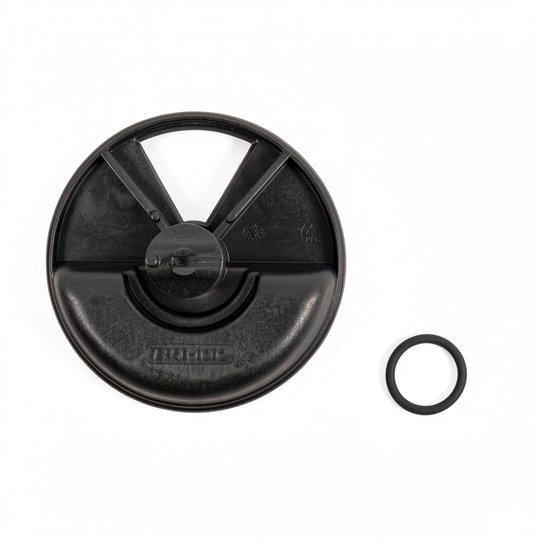

Contrôlez le ressort et les rondelles (réf. 4404120097) lors du démontage, et changez-les si la poignée ne tourne plus franchement.
Nettoyez régulièrement le bouchon de purge (réf. 4404120113) pour éviter les obstructions.

Pourquoi choisir cette pièce ?

La vanne side CLASSIC PLUS ASTRALPOOL est conçue pour offrir une faible perte de charge et une excellente étanchéité. En utilisant des pièces détachées d'origine, vous préservez les performances hydrauliques de votre filtration et prolongez la durée de vie de l'équipement. La vue éclatée vous permet de commander exactement le composant nécessaire, sans démontage inutile.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne side 1"1/2 blanche CLASSIC PLUS sans liaisons (76147)
