Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne SIDE CLASSIC PLUS 2" avec liaisons

74862

Réf: 74862

Vue Eclatée - Schéma Téchnique

Vue éclatée Vanne SIDE CLASSIC PLUS 2" avec liaisons - ASTRALPOOL - Réf. 74862

Cette vue éclatée vous présente l'intégralité des composants de la vanne multivoies SIDE CLASSIC PLUS 2" de la marque ASTRALPOOL (réf. 74862). Conçue pour une fixation latérale sur filtre à sable, cette vanne 6 voies assure la commutation des cycles de filtration, lavage, rinçage, etc. Le schéma permet d'identifier chaque pièce détachée d'origine : poignée, couvercle, ressort, boisseau, joints, bouchon de purge, voyant de turbidité, corps de vanne et liaisons. Un outil essentiel pour remplacer rapidement les éléments usés ou défaillants.

Caractéristiques techniques

Marque	ASTRALPOOL (groupe Fluidra)
Référence	74862
Références équivalentes	07444, 43034, 14904 (noires) ; 11156, 43035 (blanches)
Dimensions	Diamètre 2" (63 mm) - Entraxe 230 mm
Matière	Corps en PVC renforcé, joints EPDM

Installation

Identifiez la pièce sur la vue éclatée grâce aux repères numérotés et à la liste ci-dessous.

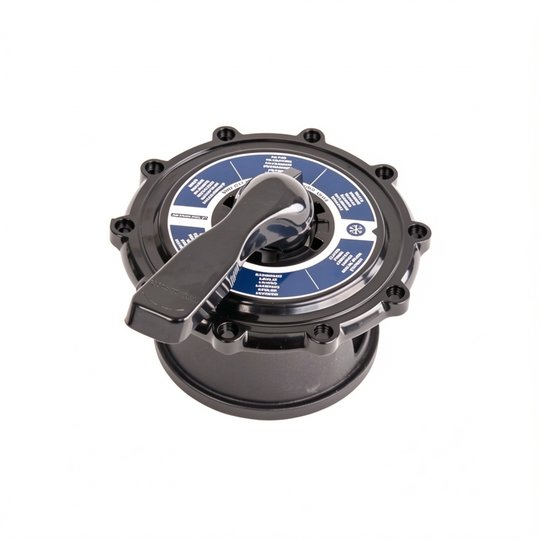

Commandez la référence exacte correspondant à la pièce défaillante (ex. : 4404120141 pour la poignée, 4404121107 pour le boisseau, etc.).

Conseils d'entretien

Vérifiez les joints annuellement : un joint étoile ou torique usé peut provoquer des fuites entre les positions.
Lubrifiez le boisseau avec une graisse silicone adaptée (type Piscine) pour garantir une rotation souple et une étanchéité durable.
Remplacez le ressort dès que la poignée ne se bloque plus correctement en position.

Pourquoi choisir cette pièce ?

La vue éclatée vous offre une vision exhaustive de votre vanne CLASSIC PLUS 2", vous permettant de commander uniquement la pièce défaillante sans remplacer l'ensemble. Toutes les références listées sont des pièces d'origine ASTRALPOOL, garantissant un montage exact, une étanchéité parfaite et la fiabilité du système de filtration.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SIDE CLASSIC PLUS 2" avec liaisons (74862)
