Vanne noire TOP ECO 1 1/2" Ø 38

33903

Réf: 33903

Vue Eclatée - Schéma Téchnique

Vanne noire TOP ECO 1 1/2" Ø38 – ASTRALPOOL (réf. 33903)

Cette vue éclatée représente la vanne multivoies TOP ECO 1 1/2" (diamètre 38 mm) de la marque ASTRALPOOL. Elle vous permet d'identifier l'ensemble des pièces internes et externes de votre équipement : corps, boisseau, ressort, joints, poignée, distributeur, bouclier et bouchon de purge. Chaque composant est repéré par un numéro correspondant à une référence de pièce détachée listée ci-dessous.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence	33903
Références équivalentes	Voir pièces associées ci-dessous
Dimensions	1 1/2" (38 mm)
Matériau	Plastique technique (ABS/Polypropylène)

Installation – Utilisation de la vue éclatée

Identifier le composant : repérez sur le schéma le numéro de la pièce défaillante (ex. 4404122101 pour la poignée).
Commander la pièce : utilisez la référence indiquée pour retrouver le composant adapté à votre vanne TOP ECO.
Remplacement : une fois la pièce reçue, reportez-vous à la vue éclatée pour le remplacement. Aucune soudure ni colle n’est nécessaire pour la plupart des éléments.

Conseils d’entretien

Vérifier les joints régulièrement : les joints (réf. 4404122104) s’usent avec le temps. Remplacez-les dès les premières fuites.
Lubrifier le boisseau : appliquez une graisse silicone sur le boisseau (non fournie) pour assurer une rotation fluide de la vanne.

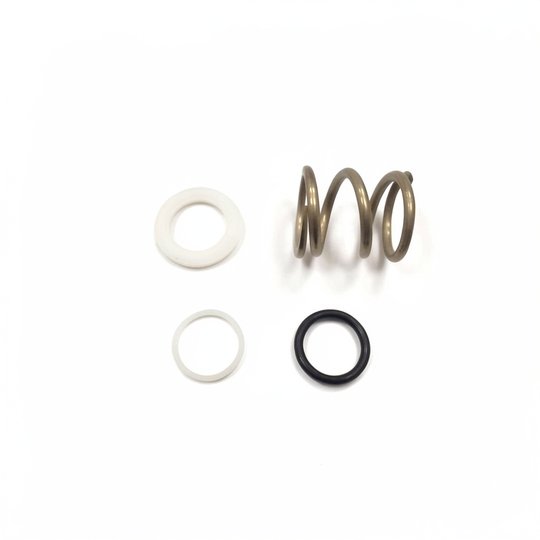

Contrôler le ressort : le ressort (réf. 4404122103) maintient la pression sur le boisseau. S’il est détendu, remplacez-le.

Pourquoi choisir cette pièce ?

La vue éclatée de la vanne TOP ECO ASTRALPOOL vous offre une vision complète et précise de l’équipement. Grâce à elle, vous identifiez en un coup d’œil la pièce à remplacer et vous commandez la référence exacte, sans risque d’erreur. Optez pour des pièces d’origine ASTRALPOOL : elles garantissent un montage parfait et une longévité maximale de votre filtration.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

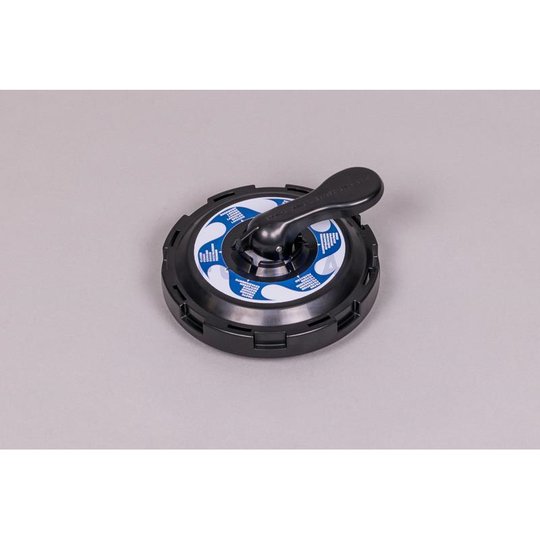

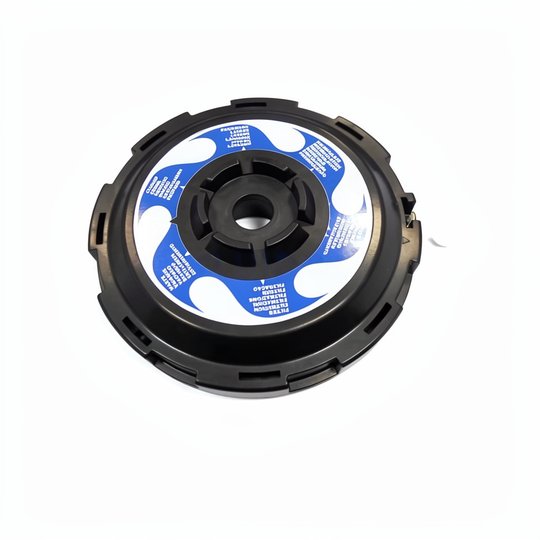

Vanne noire TOP ECO 1 1/2" Ø 38 (33903)
