Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne SIDE 3"

30798

Réf: 30798

Vue Eclatée - Schéma Téchnique

Vue éclatée vanne SIDE 3" – ASTRALPOOL réf. 30798

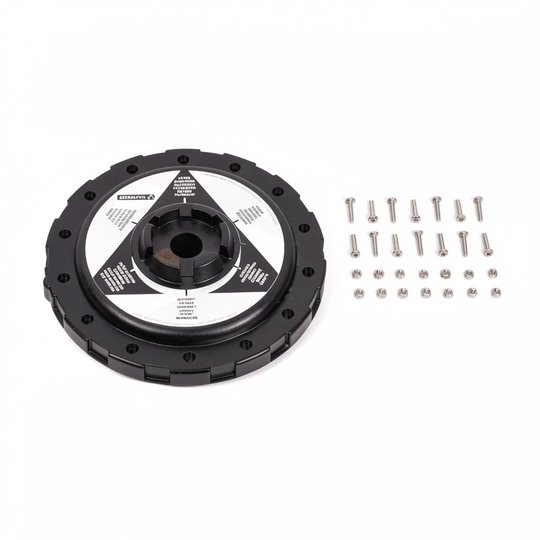

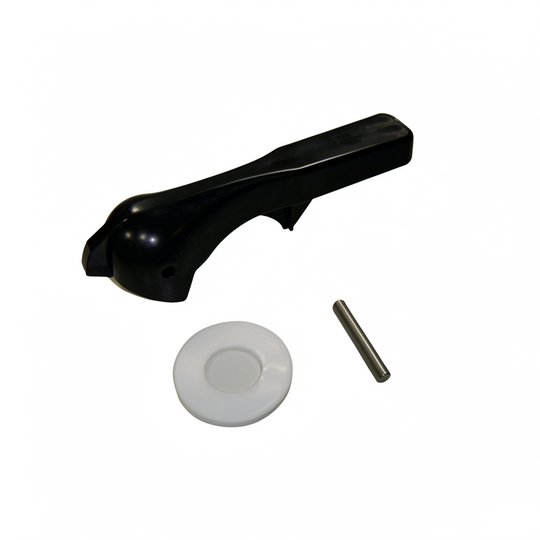

Cette vue éclatée de la vanne multivoies SIDE 3" ASTRALPOOL (référence 30798) vous présente toutes les pièces détachées disponibles pour cet équipement. Idéale pour les filtres à sable de grand diamètre, elle comporte 6 fonctions (filtration, lavage, rinçage, recirculation, vidange, fermée) et se monte latéralement sur la cuve. Chaque composant – boisseau, joints étoile, couvercle, poignée, ressort, bouchon de purge – est référencé pour une commande facile.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence	30798
Type	Vanne multivoies latérale 6 fonctions
Raccordement	3" (filetage femelle)

Installation – repérage des pièces

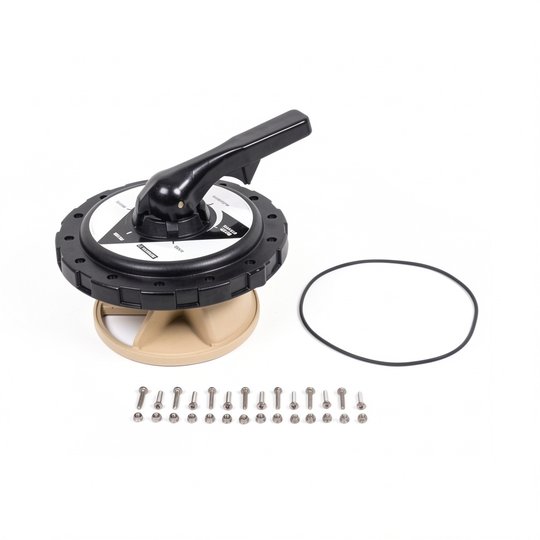

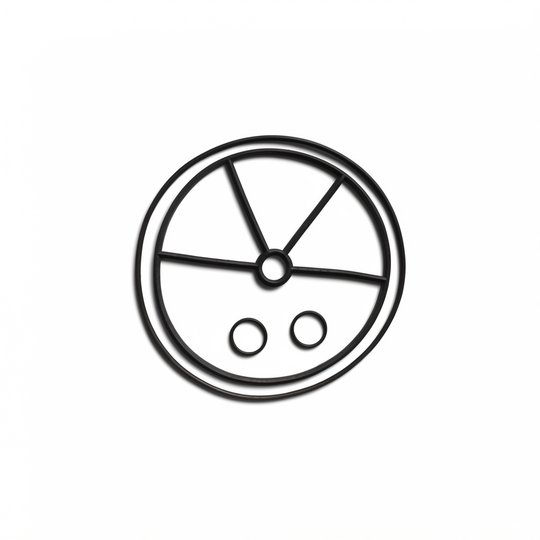

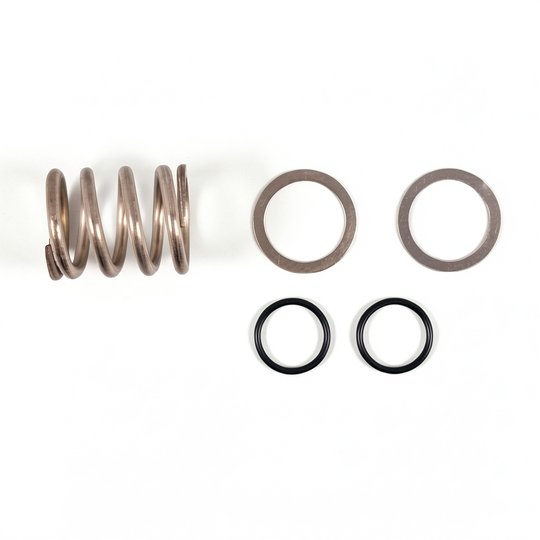

Consultez la vue éclatée : chaque pièce est numérotée et correspond à une référence Astralpool (ex. : 4404121107 pour le bouchon de purge, 4404120057 pour le jeu de joints, 4404120058 pour le ressort et rondelles, 4404120059 pour le boisseau, etc.).
Sélectionnez la référence correspondant au composant usé ou endommagé, puis commandez la pièce d’origine pour garantir un montage parfait.

Conseils d'entretien

Vérifiez le joint étoile (joint boisseau) chaque saison : un joint déformé ou usé provoque des fuites et une perte de pression. Remplacez-le par la référence appropriée.
Lubrifiez les joints toriques du couvercle et des liaisons avec une graisse silicone adaptée pour éviter le collage et prolonger leur durée de vie.
Nettoyez le voyant de turbidité (si présent) et le bouchon de purge pour conserver une bonne visibilité de l’eau de lavage.

Pourquoi choisir ces pièces ?

Les pièces détachées d'origine Astralpool sont conçues dans les mêmes matériaux (ABS renforcé, joints EPDM, acier inoxydable) que la vanne de série. Elles assurent étanchéité, fiabilité et longévité à votre équipement de filtration. Commander une pièce d'origine, c’est éviter les mauvaises surprises liées à des composants génériques et garantir le bon fonctionnement de votre piscine.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SIDE 3" (30798)
