Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne multivoies 2 1/2"

24840

Réf: 24840

Vue Eclatée - Schéma Téchnique

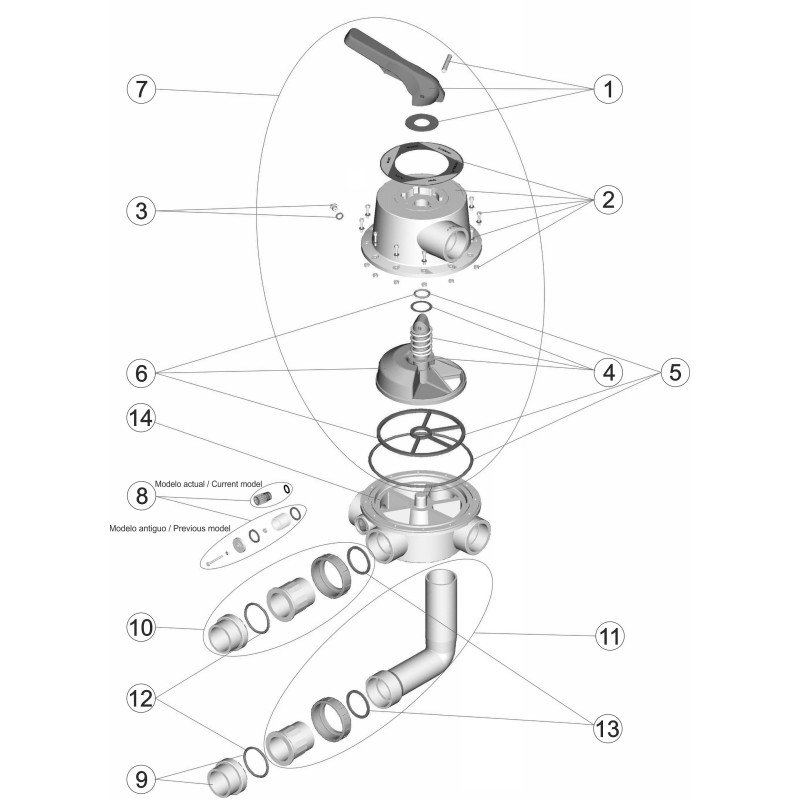

Vue éclatée – Vanne multivoies 2"1/2 ASTRALPOOL (réf. 24840)

Cette vue éclatée vous présente l'ensemble des composants de la vanne multivoies 2"1/2 ASTRALPOOL, modèle Magnum (réf. 24840). Conçue pour les filtres à sable de grande capacité, elle supporte de fortes pressions de travail (3,5 kg/cm²) et offre 6 positions : filtration, lavage, rinçage, vidange, circulation et fermée. La vue détaillée ci-dessous vous aide à localiser chaque pièce détachée d'origine pour un remplacement facile.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence	24840
Références équivalentes	24837, 24838 (versions antérieures)
Dimensions	2"1/2 (Ø 63 mm)
Matériau	Corps et couvercle en ABS renforcé fibre de verre ; distributeur en PPO ; joints en EPDM ; éléments métalliques en acier inoxydable
Pression maxi	3,5 kg/cm²

Installation

Consultez la vue éclatée pour repérer la pièce défaillante (poignée, boisseau, joints, etc.).
Notez la référence de la pièce (ex : 4404120701 pour la poignée, 4404120705 pour le kit joints) et commandez-la directement.
Remontez la vanne en suivant l'ordre inverse du schéma, en vérifiant l'étanchéité des joints.

Conseils d'entretien

Arrêtez toujours la pompe avant de changer la position de la vanne multivoies.
Inspectez les joints (réf. 4404120705) au moins une fois par saison ; remplacez-les s'ils sont déformés ou craquelés.
Graissez légèrement l'arbre du boisseau avec un lubrifiant silicone adapté pour garantir une rotation fluide.

Pourquoi choisir cette pièce ?

La vanne multivoies 2"1/2 ASTRALPOOL est reconnue pour sa robustesse et sa longévité. La vue éclatée vous permet de commander exactement la bonne pièce de rechange, sans vous tromper. Tous les composants sont d'origine et garantissent une étanchéité parfaite, même sous pression. Prolongez la durée de vie de votre filtration piscine avec des pièces ASTRALPOOL authentiques.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne multivoies 2 1/2" (24840)
