Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne CLARITY 1 1/2" avec liaisons

15385

Réf: 15385

Vue Eclatée - Schéma Téchnique

Vue éclatée Vanne multivoies ASTRALPOOL CLARITY 1 1/2" - Réf 15385

Cette vue éclatée présente l'intégralité des pièces détachées de la vanne multivoies ASTRALPOOL CLARITY 1 1/2" (Ø50 mm) avec liaisons. Conçue pour les filtres à sable et à diatomées des gammes CLARITY, cette vanne 6 voies (réf. 15385) se décline en version Top, Side et Diatomee. Le schéma permet d'identifier rapidement la pièce défaillante et de commander le bon composant grâce aux références constructeur fournies.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence vanne complète	15385
Références équivalentes	043042, 43042 (version Diatomee)
Dimensions	Diamètre 1"1/2 (Ø50 mm)
Matériau	Corps en plastique technique noir renforcé
Modèles compatibles	Filtres CLARITY (réf. 11619, 11620, 11621, 11622, etc.)
Type de vanne	6 voies

Comment utiliser ce schéma ?

Repérez la pièce sur la vue éclatée ci-contre. Chaque élément est numéroté et associé à une référence (ex. 4404120106 pour le boisseau + joints, 4404120107 pour le kit joints).
Commandez directement la pièce détachée correspondante depuis la liste déroulante ou la section « Pièces associées » de la fiche produit.

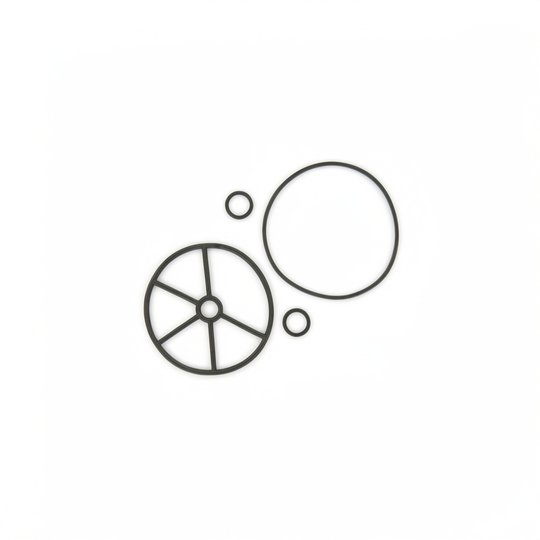

Vérifiez l'état général de la vanne : inspectez le joint étoile (4404120107) et le ressort + rondelles (4404120105) en priorité lors d'une réparation.

Conseils d'entretien

Vérifiez le joint étoile tous les ans avant la mise en route de la filtration. Un joint usé provoque des fuites entre les positions.
Graissez légèrement le boisseau avec une silicone spéciale piscine pour faciliter la rotation et éviter le grippage.
Remplacez le voyant témoin de turbidité (4404120108) s'il est fissuré ou opaque pour surveiller l'encrassement du filtre.

Pourquoi choisir cette pièce ?

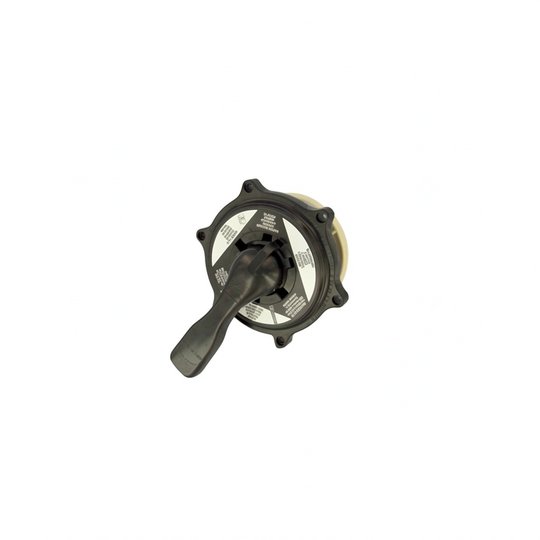

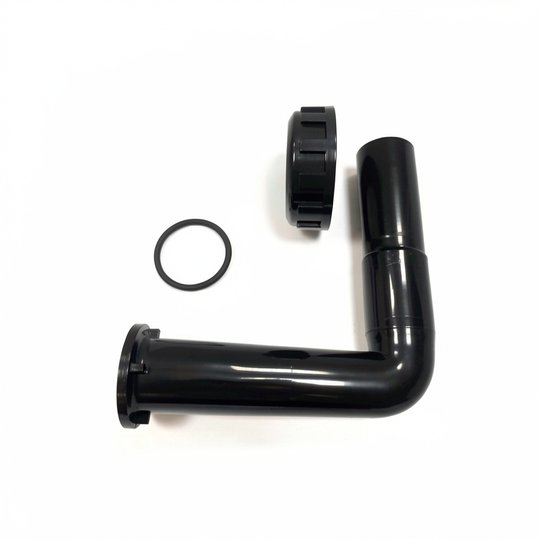

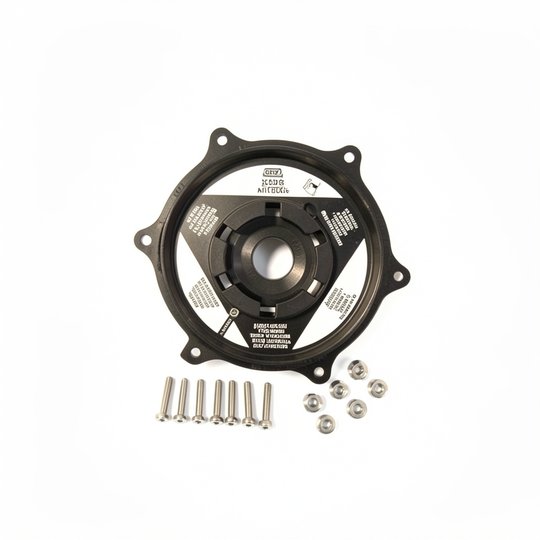

Cette vue éclatée est l'outil indispensable pour tout propriétaire de filtre CLARITY. Elle vous évite les erreurs de commande et garantit un remplacement précis grâce aux références d'origine ASTRALPOOL. Retrouvez toutes les pièces de rechange pour votre vanne 1"1/2 : corps, couvercle, boisseau, liaisons coudées et droites, bouchon 1/4", poignée noire... Le tout avec une livraison rapide et la garantie de la marque.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne CLARITY 1 1/2" avec liaisons (15385)
