Vanne SIDE FLAT 1 1/2" avec liaisons

34543

Réf: 34543

Vue Eclatée - Schéma Téchnique

Vue éclatée Vanne SIDE FLAT 1 1/2" avec liaisons - AstralPool réf. 34543

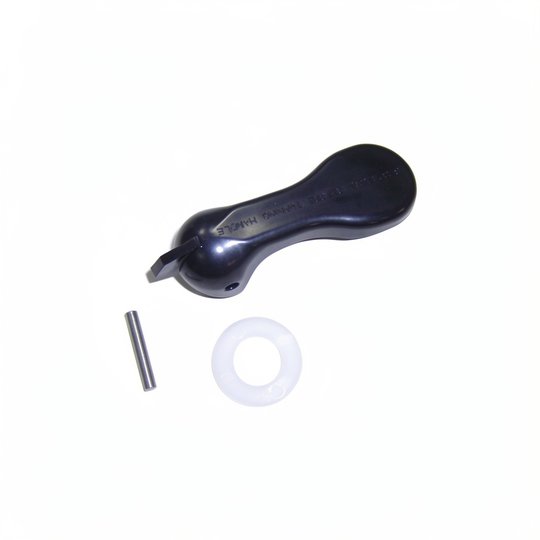

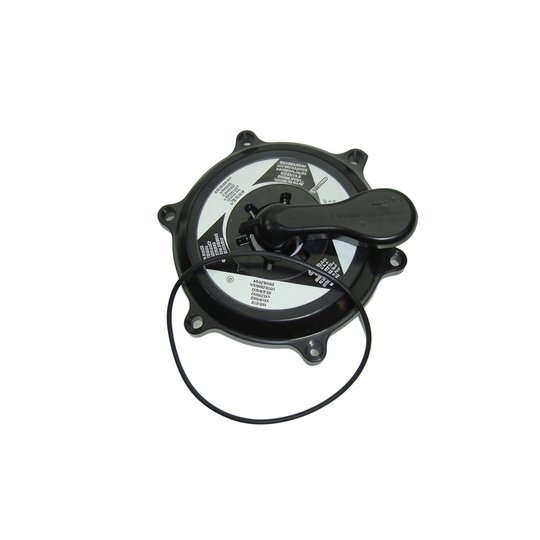

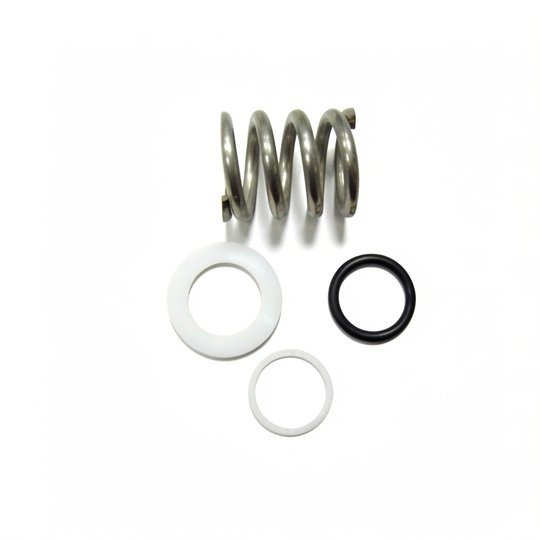

Cette vue éclatée détaille l'ensemble des composants de la Vanne multivoies SIDE FLAT 1 1/2" de la marque AstralPool (modèle référence 34543). Conçue pour les filtres à sable avec raccords 1"1/2, elle permet de commander chaque pièce individuellement pour une réparation rapide et économique. Le schéma ci-dessous identifie tous les éléments : boisseau, poignée, couvercle, joints, ressorts, liaisons, voyant et purge.

Caractéristiques techniques

Marque	AstralPool (groupe Fluidra)
Référence	34543
Type	Vanne multivoies side 6 positions (filtration, rinçage, vidange, fermeture, recirculation, lavage)
Raccordements	1"1/2 (50 mm) – entrées filetées ou à coller selon version
Matériaux	Corps et couvercle en ABS, distributeur en PPO, joints EPDM, éléments métalliques en inox
Poids	1,6 kg

Installation

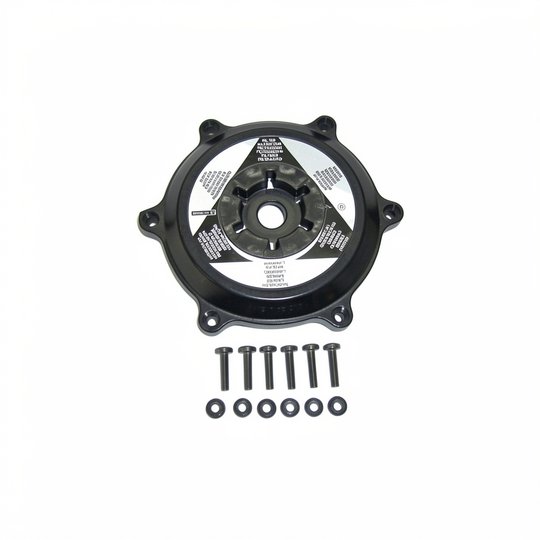

Identifier la pièce défectueuse : repérez son emplacement sur le schéma éclaté et notez le numéro de référence correspondant (ex. 4404122401 pour le couvercle).
Commander la pièce : chaque composant listé ci-dessous est vendu individuellement. Assurez-vous de sélectionner la référence exacte correspondant à votre modèle.
Remonter : suivre l'ordre inverse du démontage en veillant à la bonne orientation des joints et à un serrage modéré des vis.

Conseils d'entretien

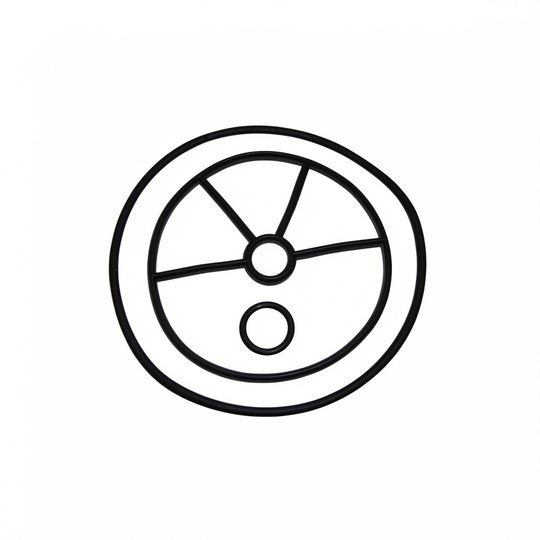

Vérifier les joints annuellement : un joint EPDM usé peut causer des fuites. Remplacez-le dès les premiers signes de durcissement.
Graisser la poignée et le boisseau : appliquez une graisse silicone adaptée pour conserver une rotation souple et éviter le grippage.
Nettoyer le voyant de turbidité : retirez-le et nettoyez-le à l'eau claire pour garder une visibilité optimale du débit.

Pourquoi choisir cette pièce ?

En achetant les composants d'origine AstralPool, vous bénéficiez d'une parfaite compatibilité avec votre vanne SIDE FLAT 1 1/2". Les matériaux de haute qualité (ABS, inox, EPDM) assurent une longue durée de vie et une étanchéité fiable. Cette solution de réparation à l'unité vous permet de remplacer uniquement la pièce défectueuse, réduisant les coûts et les déchets.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SIDE FLAT 1 1/2" avec liaisons (34543)
