Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne MAGNUM 3"

28515

Réf: 28515

Vue Eclatée - Schéma Téchnique

Vue éclatée de la vanne multivoies MAGNUM 3" ASTRALPOOL - Modèle 28515

Cette vue éclatée présente l'ensemble des pièces détachées de la vanne MAGNUM 3" ASTRALPOOL (réf. 28515). Conçue pour les piscines et spas, cette vanne multivoies latérale à 6 fonctions permet de diriger le flux d'eau vers les différentes positions de filtration, lavage, rinçage, recirculation, fermeture et vidange. Le schéma vous aide à localiser chaque composant et à commander la pièce de rechange exacte.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence	28515
Références équivalentes	Non connues
Dimensions	Raccordement 3 pouces – pour filtre jusqu'à Ø 1200 mm
Matériau	Corps et couvercle : ABS renforcé fibre de verre – Poignée : ABS – Vis : inox

Installation – Comment identifier et commander les pièces

Repérez la pièce sur la vue éclatée ci-dessus (chaque composant est numéroté avec sa référence).
Notez la référence (ex. 4404122004 pour le kit joints, 4404122003 pour le ressort) et rendez-vous dans la liste des pièces associées pour commander.
Remplacez la pièce défectueuse en suivant les repères de montage : vérifiez l'orientation du boisseau (4404122005) et la position de la poignée (4404122001).

Conseils d’entretien

Vérifiez régulièrement l'état des joints (kit 4404122004) pour prévenir les fuites. Remplacez-les tous les 2 à 3 ans ou dès que la poignée devient dure à tourner.
Nettoyez le ressort (4404122003) et le dessous du couvercle (4404122002) lors de l'entretien saisonnier – un ressort grippé peut bloquer le sélecteur.
Lubrifiez légèrement la vis inox et la poignée avec un produit adapté (silicone pulvérisé) pour conserver une rotation fluide.

Pourquoi choisir des pièces d’origine Astralpool ?

Les pièces détachées Astralpool sont conçues sur mesure pour votre vanne MAGNUM 3" modèle 28515. Leur fabrication en ABS renforcé fibre de verre et inox garantit une étanchéité parfaite et une résistance aux produits de traitement de l'eau. En choisissant l’original, vous préservez la fiabilité de votre filtration et prolongez la durée de vie de votre matériel.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

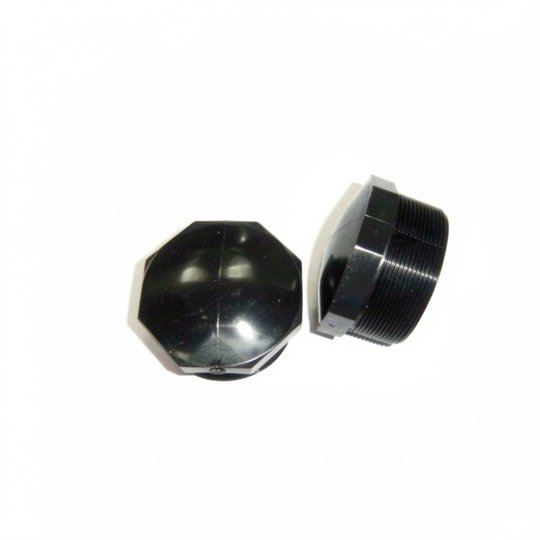

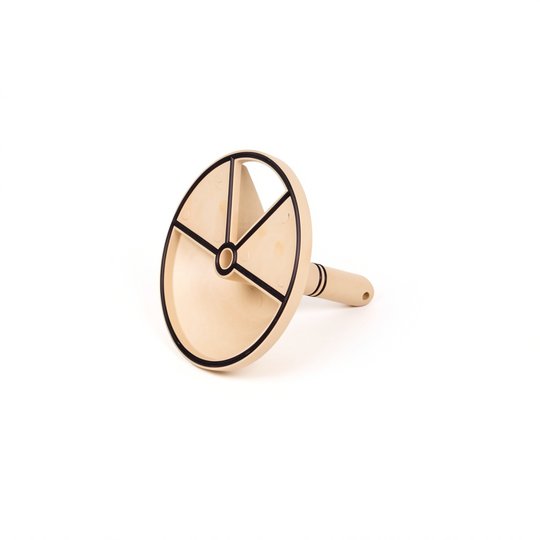

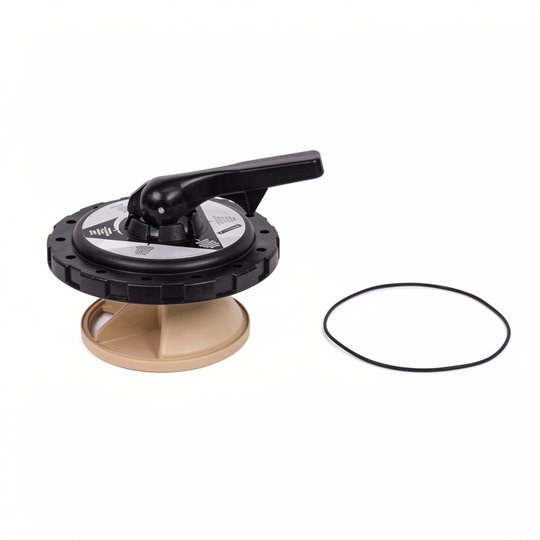

Vanne MAGNUM 3" (28515)
