Retour aux modèle ASTRALPOOL

ASTRALPOOL

Vanne SIDE 2" à baïonnette avec liaisons

28512

Réf: 28512

Vue Eclatée - Schéma Téchnique

Vue éclatée – Vanne SIDE 2" à baïonnette avec liaisons ASTRALPOOL (modèle 28512)

Cette vue éclatée représente la vanne multivoies SIDE 2" à baïonnette ASTRALPOOL de nouvelle génération, référence 28512. Elle est équipée du système de verrouillage par baïonnette (remplaçant les vis) pour un entretien facilité. Le schéma détaille l'ensemble des pièces : corps, couvercle, boisseau, joints, liaisons coudées et droites, poignée, etc. Chaque composant est associé à sa référence d'origine pour une commande sans erreur.

Caractéristiques techniques

Marque	ASTRALPOOL (groupe Fluidra)
Référence	28512
Type	Vanne multivoies latérale 6 positions (filtration, rinçage, recirculation, vidange, fermeture, rétrolavage)
Diamètre	2" (DN50)
Matériaux	Corps, couvercle et poignée en ABS ; distributeur en PPO ; joints EPDM ; pièces métalliques en acier inoxydable

Installation – Utilisation de la vue éclatée

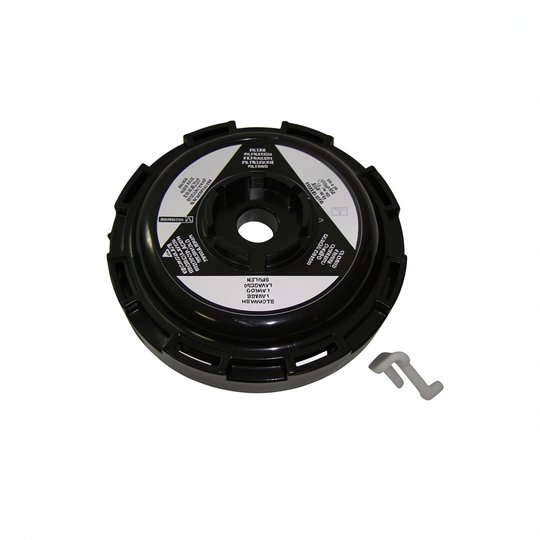

Repérez la pièce défectueuse sur le schéma : chaque composant est numéroté et associé à une référence (ex. couvercle = 4404121801, boisseau + joint étoile = 4404120025).
Commandez la pièce de rechange en utilisant la référence indiquée – la liste complète des pièces détachées est disponible ci-dessous.
Remplacez la pièce après avoir coupé le circuit hydraulique et dépressurisé la vanne. Le système à baïonnette permet de déposer le couvercle sans outil.

Conseils d'entretien

Contrôle visuel régulier : Vérifiez l'état des joints (couvercle, boisseau, sorties) et du voyant de turbidité. Remplacez-les dès les premiers signes d'usure ou de fuite.
Nettoyage : Lors du démontage, nettoyez le boisseau et l'intérieur du corps avec de l'eau claire. Évitez les produits abrasifs qui pourraient endommager les surfaces d'étanchéité.
Graissage : Appliquez une graisse silicone sur les joints toriques et le filetage du bouchon de purge (si présent) pour faciliter le montage et prolonger leur durée de vie.

Pourquoi choisir cette pièce ?

La vanne SIDE New Generation 2" ASTRALPOOL se distingue par son système de fermeture à baïonnette robuste et sans vis, qui facilite l'accès aux internes. Ses matériaux de qualité (ABS, PPO, EPDM, inox) assurent une excellente résistance à la pression (jusqu'à 3,5 kg/cm²) et aux produits de traitement. La vue éclatée vous garantit une identification rapide de la référence exacte, pour une réparation durable de votre filtration.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Vanne SIDE 2" à baïonnette avec liaisons (28512)
