Retour aux modèle ZODIAC

ZODIAC

Purificateur Minéral NATURE² FUSION

W380060

Réf: W380060

Vue Eclatée - Schéma Téchnique

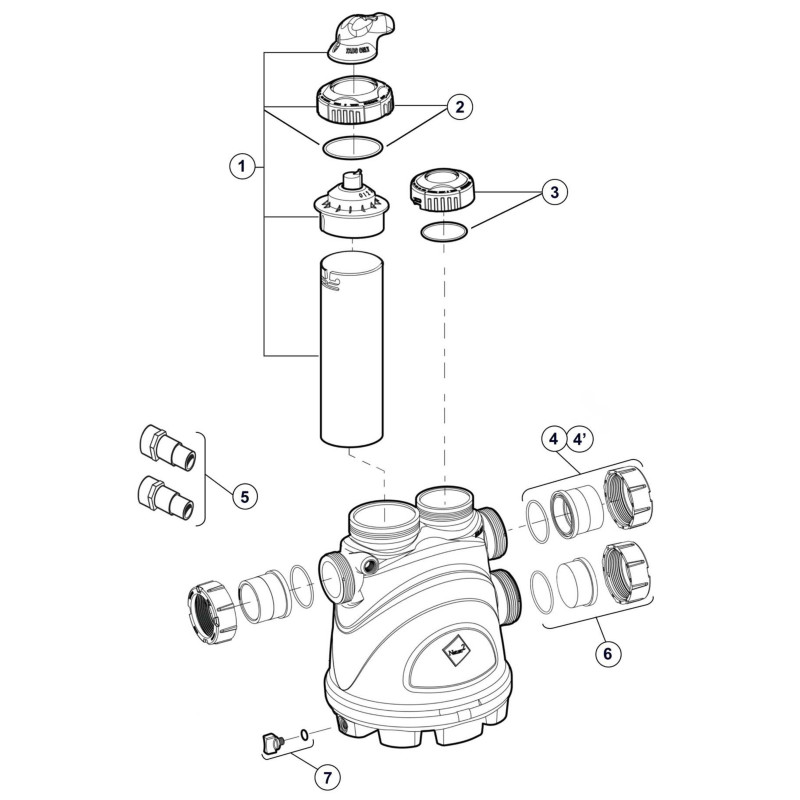

Vue éclatée du purificateur minéral Zodiac Nature² Fusion – Modèles W380060

Cette vue éclatée détaille l’ensemble des pièces du purificateur minéral Zodiac Nature² Fusion, un système 2 en 1 alliant purification minérale et chlorinateur à chlore lent. Conçu pour les piscines de 20 à 170 m³, il permet de réduire de moitié les besoins en chlore tout en assurant une eau saine et agréable. Chaque composant est identifié pour faciliter le remplacement ou l’entretien.

Caractéristiques techniques

Marque	Zodiac
Référence	W380060
Type d’équipement	Purificateur minéral avec chlorinateur intégré
Volume traité	20 à 170 m³ (selon cartouche)
Dimensions (L x l x h)	31 x 42 x 42 cm
Poids (sans cartouche)	5,0 kg
Pression max	3,4 bar (50 psi)
Débit max	20 m³/h
Température max	32 °C
Raccordement	DN50 / DN63 (tuyauterie rigide) – flexible pour hors-sol
Pays de fabrication	France (Zodiac)

Installation

Consultez le schéma éclaté : repérez la référence de la pièce que vous souhaitez commander (ex. R0502300 pour le joint torique, R0771400 pour la cartouche minérale).
Commandez la pièce adaptée : vérifiez que la référence correspond bien à votre modèle (W380060). Respectez le sens de débit indiqué (entrée côté cartouche, sortie côté chlorinateur).

Conseils d’entretien

Cartouche minérale : remplacez-la tous les 6 mois (ou selon l’utilisation). Surveillez sa durée de vie via l’étiquette date.
Chlorinateur : rechargez en galets de chlore lent (Trichloro) quand le niveau baisse (environ 1,5 mois pour 50 m³).
Contrôle du débit : nettoyez le diffuseur et vérifiez les joints d’étanchéité (R0502400) lors de la maintenance annuelle.

Pourquoi choisir cette pièce ?

La vue éclatée Nature² Fusion vous permet d’identifier précisément chaque composant d’origine Zodiac. Que ce soit une cartouche minérale, un joint ou le diffuseur, vous garantissez une compatibilité parfaite et une performance optimale de votre système de purification. Profitez d’une eau plus douce, moins de chlore et une installation simplifiée.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Purificateur Minéral NATURE² FUSION (W380060)
