Retour aux modèle ZODIAC
ZODIAC
Electrolyseur EI
W383500 W383510 W383520
Réf: W383500

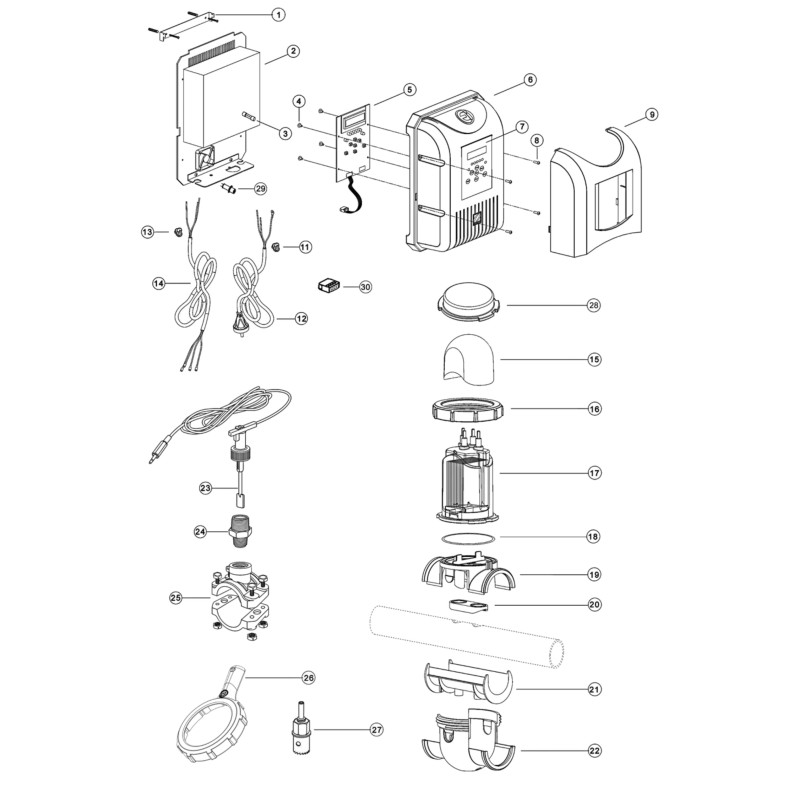

Vue Eclatée - Schéma Téchnique
Vue éclatée de l'électrolyseur Zodiac EI – modèles EI 10, EI 17, EI 25
Cette vue éclatée de l'électrolyseur Zodiac EI (réf. W383500) vous permet d'identifier et commander toutes les pièces détachées d'origine pour les modèles EI 10 (40 m³), EI 17 (75 m³) et EI 25 (100 m³). Conçu pour une installation facile et une longévité accrue, l'électrolyseur Zodiac EI bénéficie d'une électrode en titane recouverte d'un alliage exclusif et d'un système de détection de débit pour une sécurité optimale.
Caractéristiques techniques
| Marque | Zodiac |
| Référence | W383500 |
| Modèles compatibles | EI 10 (40 m³), EI 17 (75 m³), EI 25 (100 m³) |
| Type de piscines | Enterrées ou hors-sol, tous revêtements |
| Production de chlore | 10 g/h (EI 10), 17 g/h (EI 17), 25 g/h (EI 25) |
| Taux de sel recommandé | 4 g/L |
| Inversion de polarité | Automatique (ajustable 2h30 ou 5h) |
| Position cellule | Horizontale ou verticale |
| Alimentation | 220-240 VAC / 50 Hz |
| Débit min | 5 m³/h |
| Température max eau | 40°C |
| Dimensions cellule | 270 x 110 x 333 mm |
| Dimensions coffret | 245 x 110 x 333 mm |
Installation
- Identifier la pièce sur le schéma éclaté : Repérez le numéro correspondant à la pièce détachée (cellule, détecteur de débit, coffret) pour connaître sa référence exacte.
- Commander la pièce adaptée : Utilisez la référence indiquée dans la vue pour sélectionner la pièce d'origine Zodiac compatible avec votre modèle EI.
Conseils d'entretien
- Nettoyage préventif de la cellule : Vérifiez régulièrement l'état de l'électrode en titane. L'inversion de polarité automatique limite le calcaire, mais un contrôle annuel est recommandé.

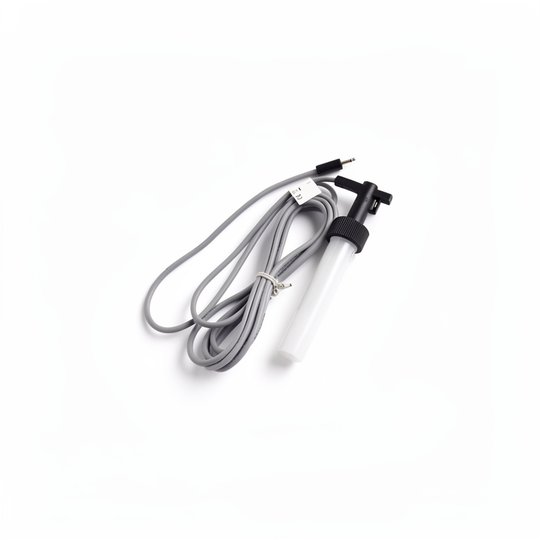

- Contrôle du détecteur de débit : Assurez-vous que le capteur de débit (réf. R0737500) fonctionne correctement pour garantir l'arrêt automatique en cas de manque de circulation.
- Vérification du taux de sel : Maintenez le taux de sel entre 3 et 4 g/L pour une production de chlore optimale et pour préserver la durée de vie des électrodes.
Pourquoi choisir cette vue éclatée ?
Grâce à ce schéma détaillé, vous retrouvez facilement chaque composant de l'électrolyseur Zodiac EI : cellule de production, coffret de commande, kit détecteur de débit et accessoires de fixation. Commandez les pièces détachées d'origine pour prolonger la durée de vie de votre équipement et maintenir une désinfection efficace de votre piscine.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
