Retour aux modèle ZODIAC
ZODIAC
Electrolyseur EXO, ES
WW000166 WW000167 WW000168 WW000169
Réf: WW000166

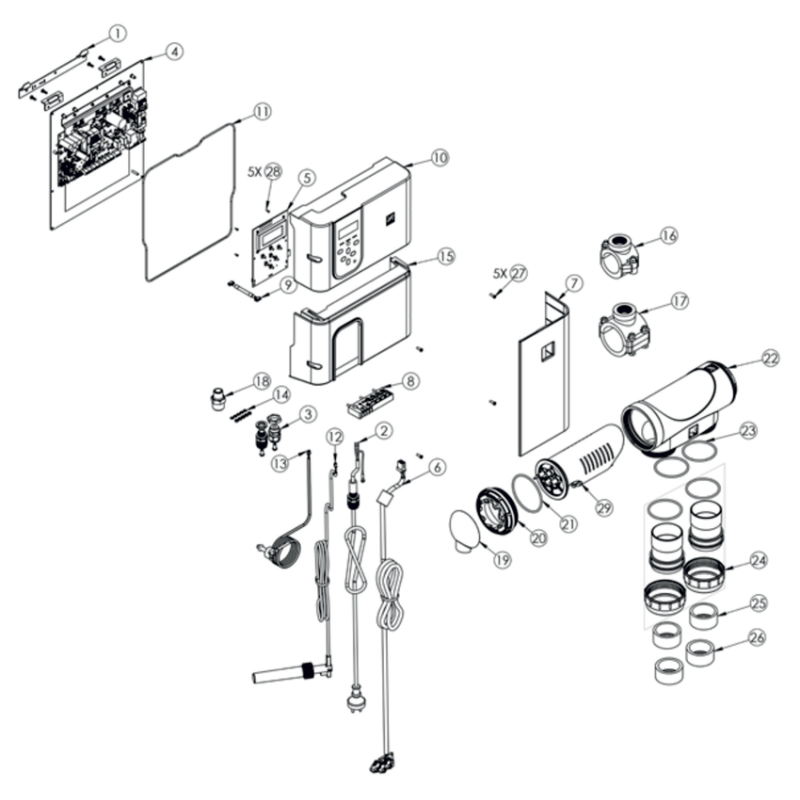

Vue Eclatée - Schéma Téchnique
Vue éclatée Electrolyseur Zodiac EXO, ES – modèles WW000166 à WW000169
Cette vue éclatée présente l'ensemble des pièces détachées de l'électrolyseur au sel Zodiac EXO, ES. Elle couvre les 4 modèles de la gamme : ES10 (40 m³, 10 g/h), ES18 (70 m³, 18 g/h), ES22 (100 m³, 22 g/h) et ES35 (160 m³, 35 g/h). Utilisez ce schéma pour localiser chaque composant et commander la pièce d'origine adaptée.
Caractéristiques techniques de l'équipement
| Marque | Zodiac |
| Modèles | ES10 (WW000166), ES18 (WW000167), ES22 (WW000168), ES35 (WW000169) |
| Production de chlore | 10 g/h (ES10), 18 g/h (ES18), 22 g/h (ES22), 35 g/h (ES35) |
| Volume de piscine conseillé | 40 m³ (ES10), 70 m³ (ES18), 100 m³ (ES22), 160 m³ (ES35) |
| Alimentation électrique | 110-240 V~, 50-60 Hz |
| Dimensions du coffret | 32,0 x 37,0 x 12,0 cm |
| Dimensions de la cellule | 32,0 x 13,5 x 11,0 cm |
Installation : comment utiliser la vue éclatée
- Repérez votre modèle sur le schéma – chaque variante (ES10, ES18, ES22, ES35) partage la même structure de base.
- Identifiez la pièce à remplacer grâce aux numéros et légendes de la vue éclatée.

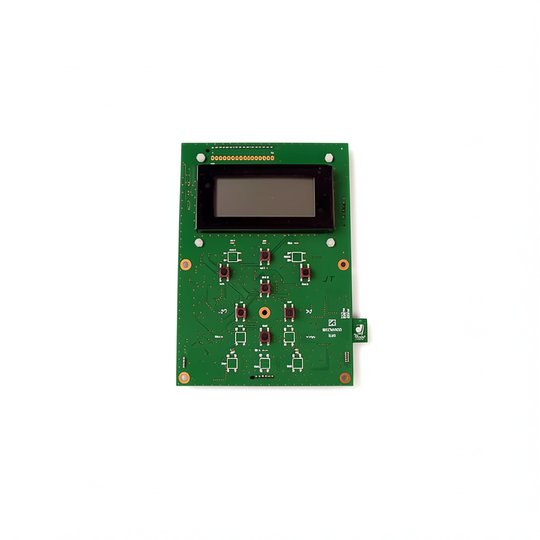

- Relevez la référence de la pièce détachée (ex. : R0822300 pour la carte électronique, R0758600 pour l'électrode ES22).
- Commandez la pièce par sa référence sur notre site.
Conseils d'entretien de l'électrolyseur
- Nettoyez régulièrement la cellule : en cas de dépôt calcaire, utilisez un détartrant adapté (acide chlorhydrique dilué) pour prolonger sa durée de vie.
- Contrôlez le taux de sel : maintenez une salinité entre 1,6 et 2 g/L pour une production optimale et éviter d'endommager l'électrode.
- Vérifiez le détecteur de débit : assurez-vous qu'il fonctionne correctement pour que l'électrolyseur s'arrête en cas de manque de circulation d'eau.
- Inspection annuelle : vérifiez l'état des joints toriques, des câbles et de la carte électronique pour prévenir les pannes.
Pourquoi choisir cette pièce d'origine ?
Les pièces détachées d'origine Zodiac garantissent un montage parfait et une fiabilité équivalente à l'équipement d'usine. Chaque composant est conçu pour résister aux conditions de votre piscine (chlore, sel, UV) et bénéficie d'une garantie constructeur. En utilisant la vue éclatée, vous êtes sûr de commander la bonne pièce pour une réparation rapide et durable.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
