Retour aux modèle MICRODOS
MICRODOS
Pompe doseuse MICRO UP
S28AA0103G01 S34AA0103G01
Réf: S28AA0103G01

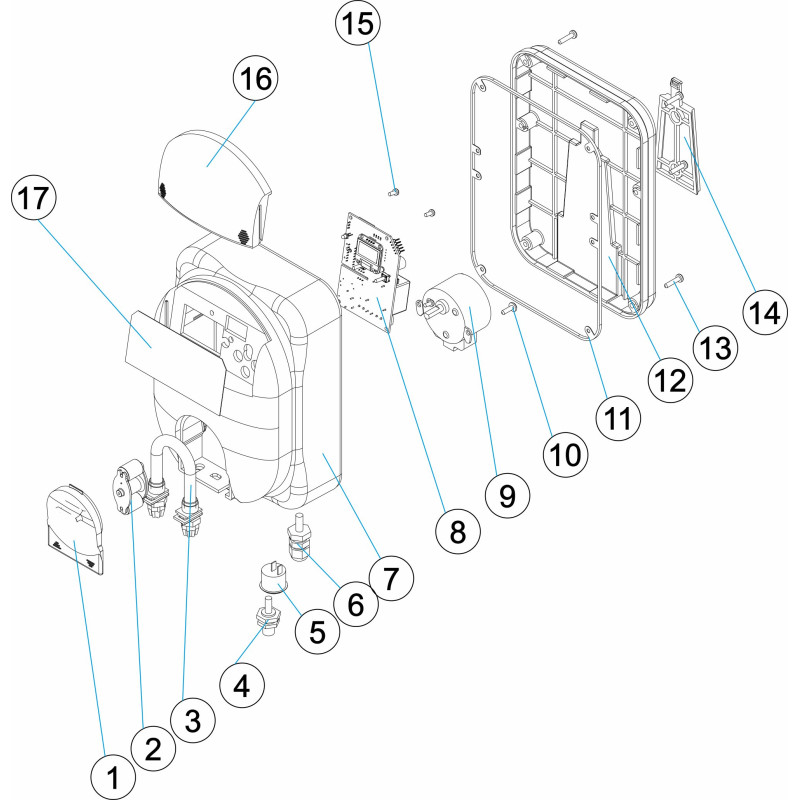

Vue Eclatée - Schéma Téchnique
Vue éclatée Pompe doseuse MICRO UP – MICRODOS
Cette vue éclatée détaille l'ensemble des composants de la pompe doseuse péristaltique MICRO UP fabriquée par MICRODOS. Elle concerne les modèles S28AA0103G01 et S34AA0103G01, utilisés pour la régulation automatique du pH ou du Redox (chlore) dans les piscines et spas. Grâce à ce schéma, vous pouvez localiser rapidement la pièce défectueuse et commander son remplacement parmi les 20 références disponibles.
Caractéristiques techniques
| Marque | MICRODOS |
| Références modèles | S28AA0103G01, S34AA0103G01 |
| Type de pompe | Péristaltique |
| Débit maximum | Jusqu'à 3 L/h |
| Alimentation | 230 V |
| Dimensions | 115 x 183 x 109 mm |
| Matériau du boîtier | Polycarbonate |
| Indice de protection | IP65 |
Installation – Utilisation de la vue éclatée
- Repérez la pièce sur le schéma : chaque composant est numéroté et accompagné de sa référence.

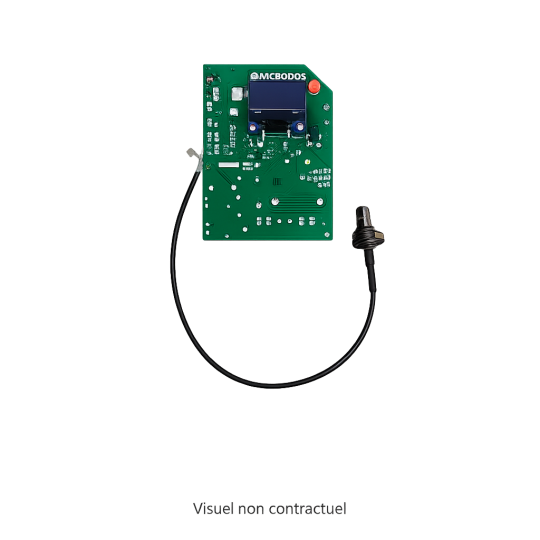

- Notez la référence (ex. 00.001.646 pour la carte électronique, 11.010.401 pour le porte-galets).
- Commandez la pièce détachée directement depuis notre site en utilisant la référence indiquée.
Conseils d'entretien
- Vérifiez le tube péristaltique tous les 6 mois : il doit être exempt de fissures et de déformations. Remplacez-le si nécessaire (réf. RR.005.003).
- Nettoyez la crépine d'aspiration régulièrement pour éviter les obstructions et garantir un débit constant.
- Contrôlez le niveau du réservoir de produit (pH moins ou chlore) une fois par semaine.
- Graissez légèrement les galets du porte-galets lors du remplacement du tube pour prolonger la durée de vie du mécanisme.
Pourquoi choisir cette pièce ?
Les pièces détachées MICRODOS d'origine garantissent un parfait ajustement et une fiabilité équivalente à celle de votre pompe doseuse MICRO UP. Chaque composant – carte électronique, moteur, interrupteur, tube péristaltique – est conçu pour résister aux produits chimiques utilisés (acide sulfurique) et aux conditions d'utilisation en piscine. En choisissant une pièce d'origine, vous assurez la longévité de votre équipement et conservez ses performances de dosage.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
Tube santoprène avec raccords pour pompe MP2 noire de 1,5/4/6/10/12 L/h - L 180mm, Ø10mm
Réf: RR.005.003
18,54 €
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
N° 15
1 produit
N° 15
N° 16
1 produit
N° 16
N° 17
1 produit
N° 17
N° 97
1 produit
N° 97
N° 98
1 produit
N° 98
