Retour aux modèle ASTRALPOOL

ASTRALPOOL

Distributeur de chlore et de brome DOSSI-5 OFF-LINE

01413

Réf: 01413

Vue Eclatée - Schéma Téchnique

Distributeur de chlore et de brome DOSSI-5 OFF-LINE

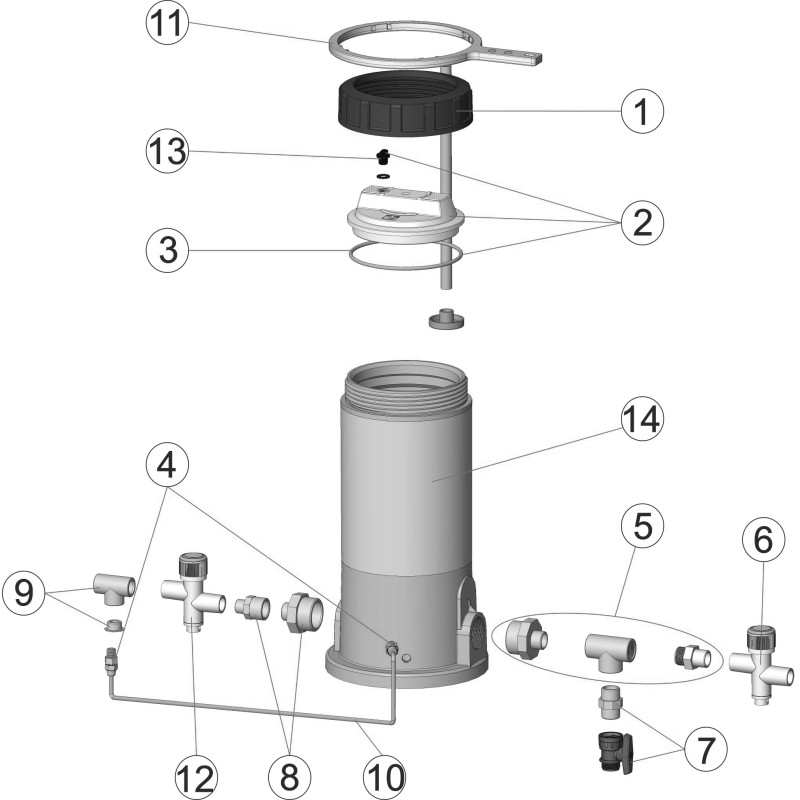

Vue éclatée du Distributeur de chlore et brome ASTRALPOOL DOSSI-5 Off-Line (réf. 01413)

Cette vue éclatée présente l'ensemble des pièces détachées du distributeur de chlore et brome DOSSI-5 Off-Line de la marque Astralpool. Conçu pour une installation en by-pass, ce doseur automatique assure une diffusion progressive des tablettes de chlore lent ou brome. Le corps en ABS garantit une excellente résistance aux produits chimiques. Retrouvez ci-dessous les caractéristiques techniques et les conseils pour identifier et commander les pièces.

Caractéristiques techniques

Marque	Astralpool
Référence	01413
Dimensions	Hauteur : 485 mm
Matériau	ABS
Capacité	5 kg de tablettes
Raccord	Ø20 mm
Volume piscine (chlore)	Jusqu'à 80 m³
Volume piscine (brome)	Jusqu'à 50 m³

Installation

Identifier la pièce : Consultez le schéma éclaté ci-dessus pour localiser la pièce défectueuse. Chaque élément est associé à une référence (ex. 4408010103 pour le joint torique, 4408010101 pour l'écrou de fixation).
Commander la pièce : Utilisez la référence indiquée pour retrouver facilement la pièce détachée sur notre boutique. Si vous avez un doute, comparez avec votre équipement.

Conseils d'entretien

Inspectez régulièrement les joints : Le joint torique du couvercle (réf. 4408010103) doit être vérifié une fois par an. Un joint usé peut provoquer des fuites ou un mauvais dosage.
Nettoyez le distributeur : En fin de saison, videz et rincez le doseur à l'eau claire pour éviter l'accumulation de résidus.
Utilisez uniquement des tablettes de chlore lent ou brome : Ne mettez jamais de chlore multifonction ou d'autres produits sous peine d'endommager l'appareil.

Pourquoi choisir cette pièce ?

La vue éclatée vous permet d'identifier précisément chaque composant du distributeur DOSSI-5 Off-Line. Que vous ayez besoin d'un joint, d'une vanne ou du corps complet (réf. 01413R0100), vous trouverez toutes les pièces d'origine Astralpool pour une réparation fiable et durable. Simplifiez l'entretien de votre piscine avec des pièces adaptées.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Distributeur de chlore et de brome DOSSI-5 OFF-LINE (01413)
