Retour aux modèle ASTRALPOOL

ASTRALPOOL

Abri télescopique ABRIWELL (portes coulissantes)

ABRI84

Réf: ABRI84

Vue Eclatée - Schéma Téchnique

Abri télescopique ABRIWELL (portes coulissantes)

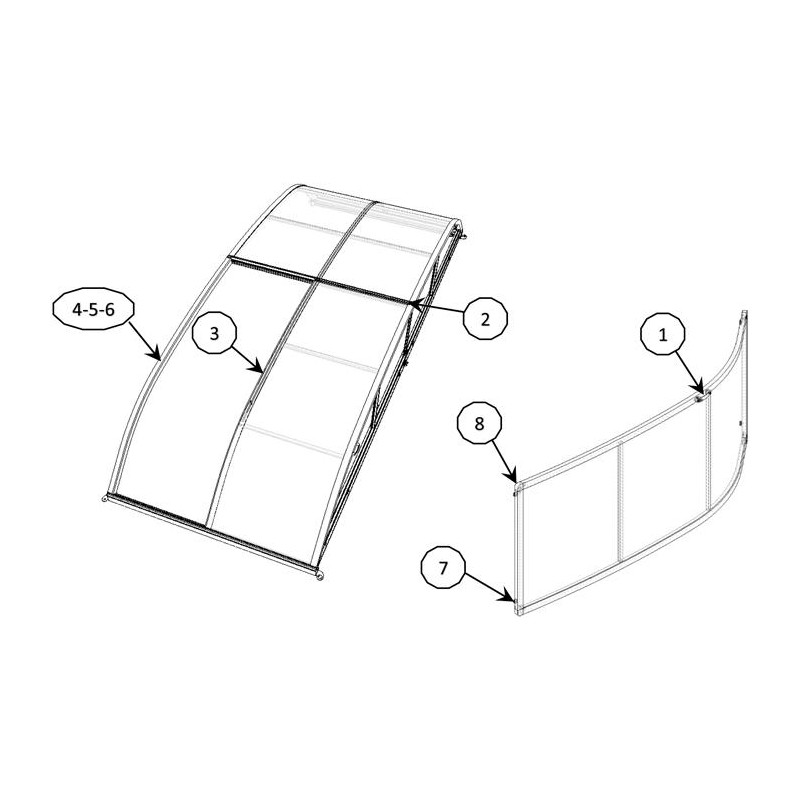

Vue éclatée – Abri télescopique ABRIWELL ASTRALPOOL (ABRI84)

Cette vue éclatée représente l'ensemble des pièces détachées de l'abri télescopique ABRIWELL de la marque ASTRALPOOL, pour le modèle ABRI84 (piscine 8 x 4 m). Chaque élément est numéroté avec sa référence correspondante (AW301 à AW308), facilitant le repérage et la commande. L'abri se compose de 4 modules en aluminium thermolaqué et polycarbonate alvéolaire, avec roulettes, clapets et porte coulissante latérale.

Caracteristiques techniques

Marque	ASTRALPOOL
Reference	ABRI84
References equivalentes	ABRI73, ABRI104
Dimensions (abri ferme)	Longueur 8,75 m – Largeur ext. 5,54 m – Hauteur max 0,95 m
Materiau	Structure aluminium 6063 T5 laqué (RAL 7036) – Polycarbonate alvéolaire 8 mm (translucide) et compact 2 mm (transparent)

Installation

Identifiez la piece sur la vue éclatée : repérez son numéro et sa référence (ex : AW301).
Commandez la reference correspondante dans notre boutique – chaque pièce est vendue individuellement.
Remplacez la piece en suivant les indications du schéma : déposez l’ancien composant et montez le neuf à l’aide de la quincaillerie fournie.

Conseils d entretien

Nettoyez regulierement les profilés et les plaques de polycarbonate avec de l’eau savonneuse et un chiffon doux – évitez les produits abrasifs.
Verifiez les roulettes et le guidage des modules : un graissage annuel des axes prolonge leur durée de vie.
Controlez les fixations au sol (molettes et inserts) et resserrez si nécessaire pour garantir la stabilité.

Pourquoi choisir cette piece ?

Les pièces détachées d’origine ASTRALPOOL garantissent une compatibilité parfaite avec votre abri ABRIWELL. Fabriquées dans les mêmes matériaux que l’équipement d’origine (aluminium Qualicoat, inox AISI 316/304, polycarbonate traité UV), elles assurent longévité et résistance aux intempéries. Commandez dès maintenant pour remettre votre abri en état ou effectuer un entretien préventif.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Abri télescopique ABRIWELL (portes coulissantes) (ABRI84)
