Retour aux modèle ZODIAC
ZODIAC
Réchauffeur RE-I moyenne puissance
W40TIT30 W40TIT36 W40TIT42 W40TIT48
Réf: W40TIT30

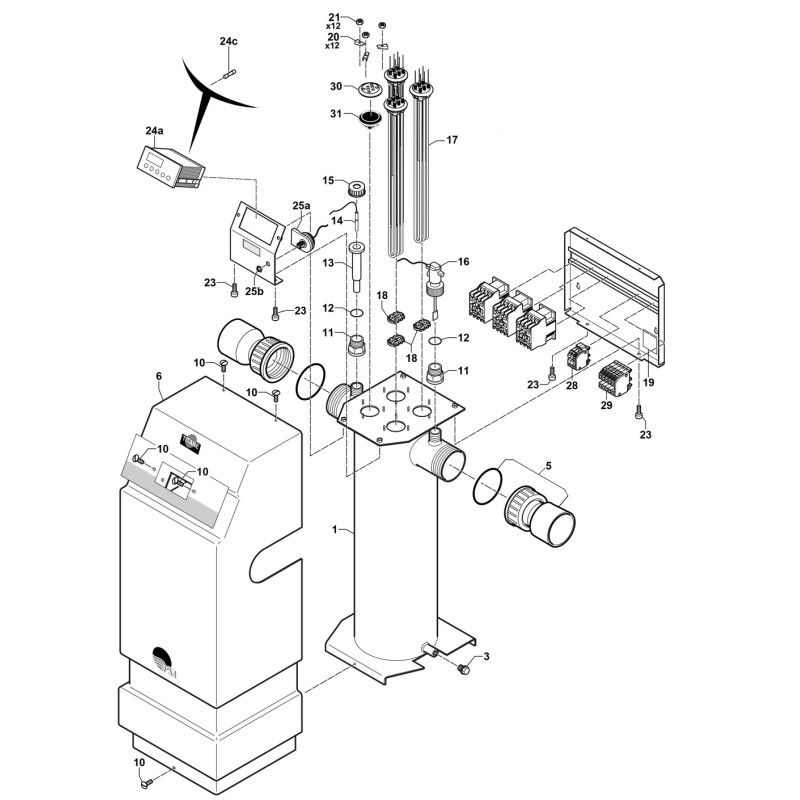

Vue Eclatée - Schéma Téchnique
Vue eclatee du rechauffeur electrique Zodiac RE-I moyenne puissance (modeles W40TIT30, W40TIT36, W40TIT42, W40TIT48)
Cette vue eclatee vous permet d'identifier rapidement toutes les pieces detachees composant le rechauffeur electrique Zodiac RE-I, adapte aux bassins de plus de 150 m³ (collectivites, hotels, campings). Le schema detaille facilite le reperage des composants internes : resistance en titane, regulateur digital, interrupteur de debit, contacteurs de puissance, brides EPDM et raccords surmoules Hypalon. Chaque piece est associee a une reference constructeur Zodiac pour une commande simplifiee.
Caracteristiques techniques
| Marque | Zodiac (Pool Care) |
| References | W40TIT30, W40TIT36, W40TIT42, W40TIT48 |
| Type | Rechauffeur electrique moyenne puissance pour piscine enterree ou collective |
| Puissances disponibles | 30 kW (12+18), 36 kW (12+24), 42 kW (18+24), 48 kW (24+24) – 400V triphase |
| Materiaux | Cuve en Inox 316L, resistances en titane, joints EPDM, raccords electriques Hypalon |
| Raccordement hydraulique | 2 unions PVC Ø 63 mm a coller |
| Debit d'eau recommande | 20 a 30 m³/h |
| Poids (selon modele) | 30 a 33 kg |
Installation – Utilisation de la vue eclatee
- Reperer la piece defectueuse sur le schema eclate : chaque composant est numerote et correspond a une reference Zodiac listee dans la nomenclature jointe.
- Commander la piece de rechange a l'aide de la reference constructeur indiquee (ex : R0905700, W20RDU100, etc.). Aucune coupe ou modification du circuit existant n'est necessaire pour le remplacement standard.
Conseils d entretien
- Verifier regulierement l'interrupteur de debit : un encrassement peut entrainer une mise en securite du rechauffeur. Nettoyez-le et testez son fonctionnement avant chaque saison de chauffe.
- Inspecter les brides EPDM et les raccords Hypalon : ces elements assurent l'etancheite du circuit electrique. Remplacez toute piece presentant des fissures ou un durcissement pour eviter les infiltrations.
- Maintenir le corps Inox 316L propre : un detartrage annuel (ou plus frequent en eau dure) prolonge la duree de vie de l'echangeur et preserve son efficacite.

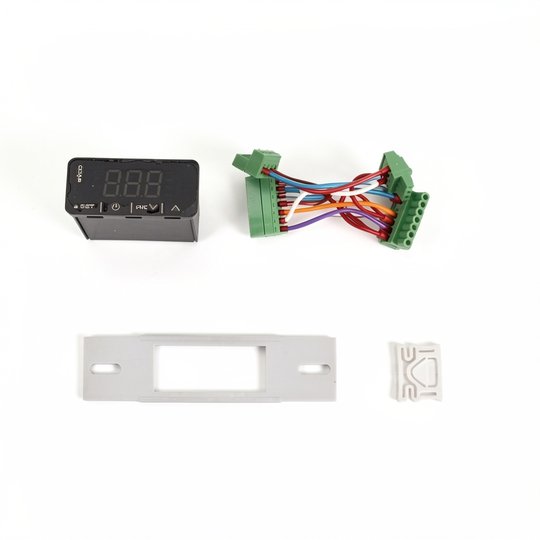

- Controle visuel du regulateur digital : l'affichage doit rester clair et les reglages stables. En cas de defaut, la carte electronique ou le thermostat de securite sont remplacables individuellement.
Pourquoi choisir cette piece ?
La vue eclatee du Zodiac RE-I vous garantit un acces direct aux pieces d'origine constructeur, garantissant une compatibilite parfaite et une longevite maximale de votre equipement. Chaque composant – de la resistance titane au module de puissance – est concu pour resister aux conditions extremes des piscines collectives. En choisissant les pieces detacheees Zodiac, vous preservez la fiabilite et la performance de votre rechauffeur electrique, tout en simplifiant la maintenance.
