Retour aux modèle ZODIAC
ZODIAC
Pompe à chaleur PX25, Z250iQ MD3, MD4, MD5
PX25 Z250iQ MD3 MD4 MD5
Réf: WH000577

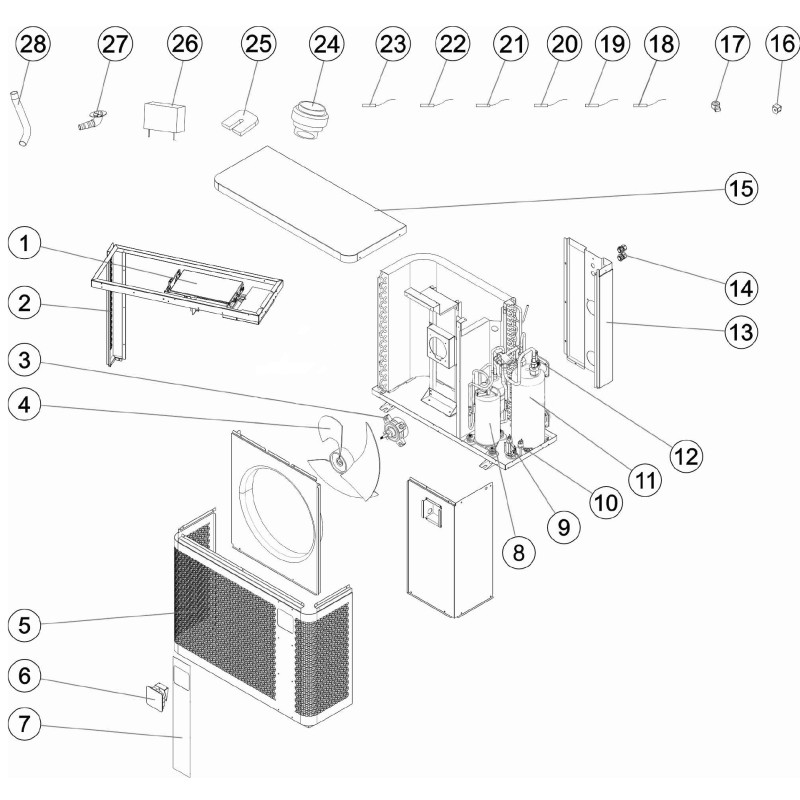

Vue Eclatée - Schéma Téchnique
Vue éclatée – Pompe à chaleur ZODIAC PX25 / Z250iQ (MD3, MD4, MD5)
Cette vue éclatée officielle vous permet d'identifier visuellement chaque composant de votre pompe à chaleur ZODIAC PX25 et Z250iQ, dans leurs déclinaisons MD3, MD4 et MD5. Que vous possédiez un modèle PX25 (réf. WH000577, WH000578, WH000579) ou Z250iQ (réf. WH000587, WH000588, WH000589), ce schéma vous guide pour localiser et commander la pièce de rechange exacte, que ce soit le compresseur, l'échangeur en titane, la carte PCB, le moteur ventilateur ou les panneaux de carrosserie.
Les modèles PX25 et Z250iQ sont des pompes à chaleur réversibles monophasées 230 V, fonctionnant avec du gaz R32 et capables de chauffer et rafraîchir votre bassin jusqu'à une température extérieure de -7 °C. Les versions Z250iQ intègrent le Wi-Fi iAquaLink et une régulation Full Inverter.
Caractéristiques techniques
| Marque | ZODIAC (Fluidra) |
| Gammes concernées | PX25, Z250iQ |
| Versions | MD3, MD4, MD5 |
| Références modèles | WH000577, WH000578, WH000579, WH000587, WH000588, WH000589 |
| Puissances | MD3 : 7 kW, MD4 : 9 kW (ou 9,5 kW selon source), MD5 : 11 à 13 kW |
| Fluide frigorigène | R32 |
| Alimentation | 230 V / 1 / 50 Hz |
| Température min. fonctionnement | -7 °C |
| Dimensions (L x H x P) | 823 x 646 x 375 mm (PX25 / Z250iQ MD3-MD5) |
Installation – Repérage des pièces sur le schéma
- Repérez votre modèle : vérifiez sur la plaque signalétique de votre pompe à chaleur la référence exacte (WH000577 pour PX25 MD3, WH000578 pour PX25 MD4, etc.). Utilisez ensuite la vue éclatée correspondante pour identifier le composant recherché.
- Commandez la pièce adaptée : chaque pièce de rechange indiquée sur la vue éclatée est associée à une ou plusieurs références modèles. Par exemple, le compresseur Z250 MD3 (réf. WH000577, WH000587) diffère du compresseur Z250 MD4 (réf. WH000578, WH000579, WH000588, WH000589). Sélectionnez la pièce dont la compatibilité correspond à votre version.
Conseils d’entretien
- Nettoyez régulièrement les panneaux avant et arrière : retirez la poussière et les débris pour garantir une bonne circulation d’air autour de l’échangeur et du compresseur. Vérifiez que le bac de récupération des condensats et le tuyau de drainage ne sont pas obstrués.
- Inspectez les éléments électriques : contrôlez visuellement la carte PCB et le boîtier base PCB (panneau régulateur) pour détecter toute trace d’oxydation ou de surchauffe. Remplacez sans attendre toute pièce endommagée pour éviter une panne plus grave.
- Vérifiez les pressions : le détecteur basse pression est un composant de sécurité essentiel. Confiez sa vérification à un technicien qualifié si vous constatez des baisses de performance ou des cycles de dégivrage anormaux.
Pourquoi choisir cette pièce ?
Chaque pièce détachée de la vue éclatée est d’origine ZODIAC et garantit un montage parfait sur les modèles PX25 et Z250iQ en versions MD3, MD4 et MD5. Que ce soit pour un remplacement de compresseur, d’échangeur en titane, de moteur ventilateur ou de simple panneau de carrosserie, vous bénéficiez de la fiabilité du constructeur et d’une compatibilité assurée avec votre équipement. Grâce à ce schéma détaillé, évitez les erreurs de commande et prolongez la durée de vie de votre pompe à chaleur.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
