Pompe à Chaleur AIR ENERGY JANDY
Vue Eclatée - Schéma Téchnique

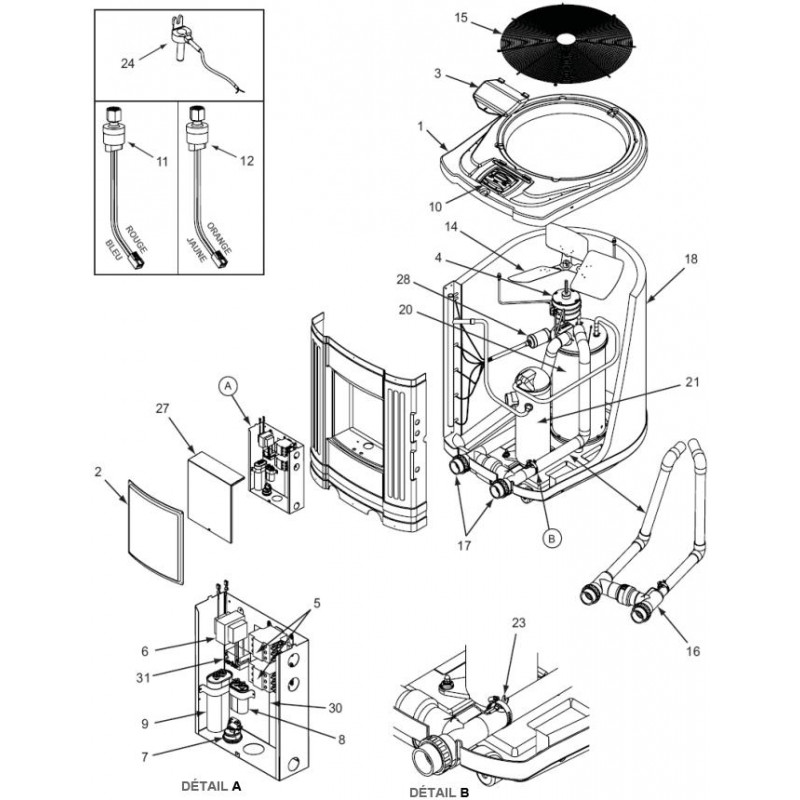

Vue éclatée Pompe à Chaleur Air Energy Jandy – Zodiac
Cette vue éclatée vous présente l'ensemble des composants de la pompe à chaleur Air Energy Jandy de la marque Zodiac, pour les modèles AE200TI-251, AE300TI-251, AE300TI-353, AE400TI-251, AE400TI-353, AE500TI-251 et AE500TI-353. Ces appareils, commercialisés de 2006 à 2009, ne sont plus fabriqués mais certaines pièces détachées d'origine sont encore disponibles. Grâce à ce schéma, repérez facilement chaque référence et commandez les pièces nécessaires à la remise en état de votre équipement.
Caractéristiques techniques
| Marque | Zodiac (Jandy) |
| Références modèles | AE200TI-251, AE300TI-251, AE300TI-353, AE400TI-251, AE400TI-353, AE500TI-251, AE500TI-353 |
| Type | Pompe à chaleur piscine monophasée et triphasée |
| Période de production | 2006 – 2009 (série AE-Ti) |
| Puissances | De 200 à 500 (modèles) |
Installation – Identification des pièces
- Repérez votre modèle sur la plaque signalétique de votre pompe à chaleur (ex: AE200TI-251).
- Consultez la vue éclatée ci-dessus (ou sur la fiche produit) pour localiser la pièce défectueuse. Chaque composant est associé à une référence unique.
- Notez la référence de la pièce (par exemple R3004701 pour l'enceinte supérieure des modèles 200/300) et commandez-la directement sur notre site.
Conseils d'entretien
- Nettoyez régulièrement l'évaporateur (ailettes) à l'eau claire pour éviter l'encrassement et maintenir le rendement.
- Vérifiez les filtres dessicateurs (réf. R3006001/R3006002) et remplacez-les en cas de colmatage.
- Contrôlez les connexions électriques et le moteur du ventilateur (R3000701) pour assurer un fonctionnement silencieux.
Pourquoi choisir cette vue éclatée ?
Cette vue éclatée officielle Zodiac vous garantit une identification fiable de chaque pièce d'origine. Plus besoin de chercher à tâtons : suivez le schéma et retrouvez la référence exacte pour une réparation rapide et durable. Commandez les pièces compatibles avec votre modèle Air Energy Jandy et prolongez la vie de votre pompe à chaleur.
