Pompe à chaleur JANDY Air Energy AE-Ti (de 2006 à 2009)

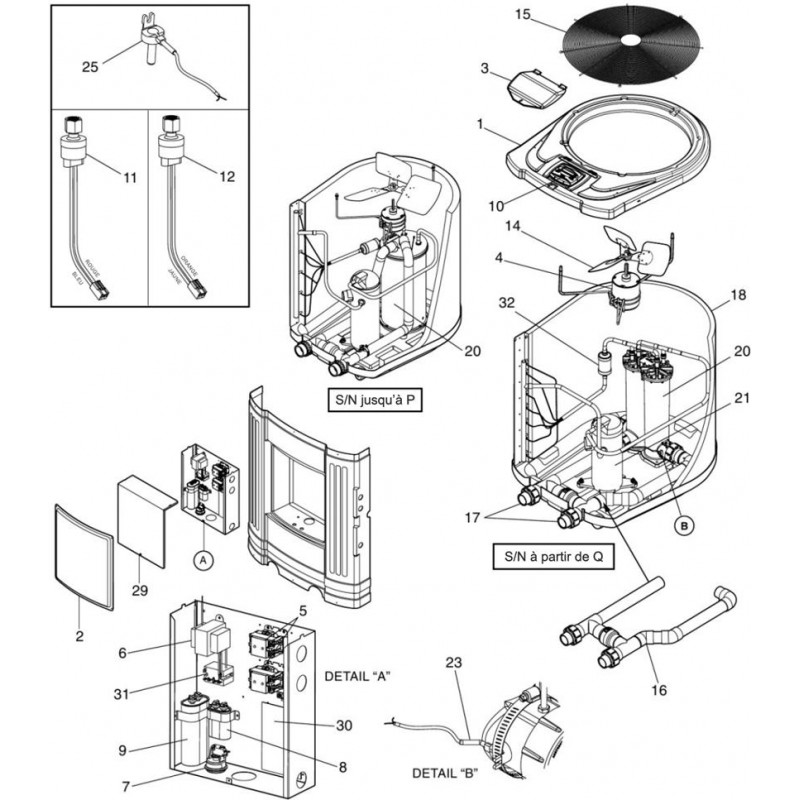

Vue Eclatée - Schéma Téchnique
Vue éclatée de la pompe à chaleur JANDY Air Energy AE-Ti (2006-2009) – Modèles AE1500 à AE3000
Cette vue éclatée vous présente l'intégralité des pièces détachées de la pompe à chaleur JANDY Air Energy AE-Ti de la marque Zodiac, fabriquée entre 2006 et 2009. Elle couvre les versions AE1500, AE2000, AE2500 et AE3000. Chaque composant est identifié par sa référence d'origine pour une commande précise et une remise en état fiable de votre appareil.
Caractéristiques techniques
| Marque | Zodiac (Jandy) |
| Gamme | Air Energy AE-Ti |
| Modèles | AE1500, AE2000, AE2500, AE3000 |
| Années de production | 2006 à 2009 |
| Type | Pompe à chaleur piscine (réversible possible sur certains modèles) |
Installation – Comment utiliser ce schéma ?
- Repérez sur votre pompe à chaleur la pièce défectueuse ou la zone à entretenir (ventilateur, compresseur, échangeur, carte électronique, etc.).
- Consultez la vue éclatée : chaque élément est numéroté et associé à une référence (exemple : R3000701 pour le moteur de ventilateur, R3001900 pour l'ensemble by-pass).
- Notez la référence exacte et vérifiez la compatibilité avec votre modèle (AE1500, 2000, 2500 ou 3000). Certaines pièces sont communes à plusieurs modèles.
- Commandez la pièce détachée en utilisant la référence indiquée. Pour les modèles triphasés, veillez à choisir la variante adaptée (ex. contacteur triphasé R3000802).
Conseils d'entretien
- Nettoyez régulièrement l'évaporateur (serpentin) à l'eau claire pour éviter l'encrassement et maintenir le rendement thermique.
- Vérifiez l'état des pales du ventilateur et remplacez-les si elles sont fissurées ou déséquilibrées (réf. R3001700).
- Contrôlez le pressostat d'eau (R3001000) au moins une fois par saison pour garantir une protection contre le manque d'eau.
- Inspectez les condensateurs (moteur ventilateur R3001100, compresseur R3001203) – un gonflement ou une fuite indique un remplacement nécessaire.
Pourquoi choisir cette vue éclatée ?
Cette vue éclatée vous offre un accès direct à l'ensemble des pièces d'origine Zodiac/Jandy pour votre pompe à chaleur AE-Ti. Même si la gamme n'est plus commercialisée, de nombreuses références sont encore disponibles en stock (moteurs, contacteurs, capteurs, échangeurs). En identifiant précisément la pièce via ce schéma, vous garantissez une compatibilité parfaite et une remise en état durable de votre équipement, sans risque d'erreur de montage.
