Retour aux modèle ZODIAC
ZODIAC
Réchauffeur RE-U
W40TIT12M W40TIT15M W40TIT15 W40TIT18 W40TIT21 W40TIT24
Réf: W40TIT12M

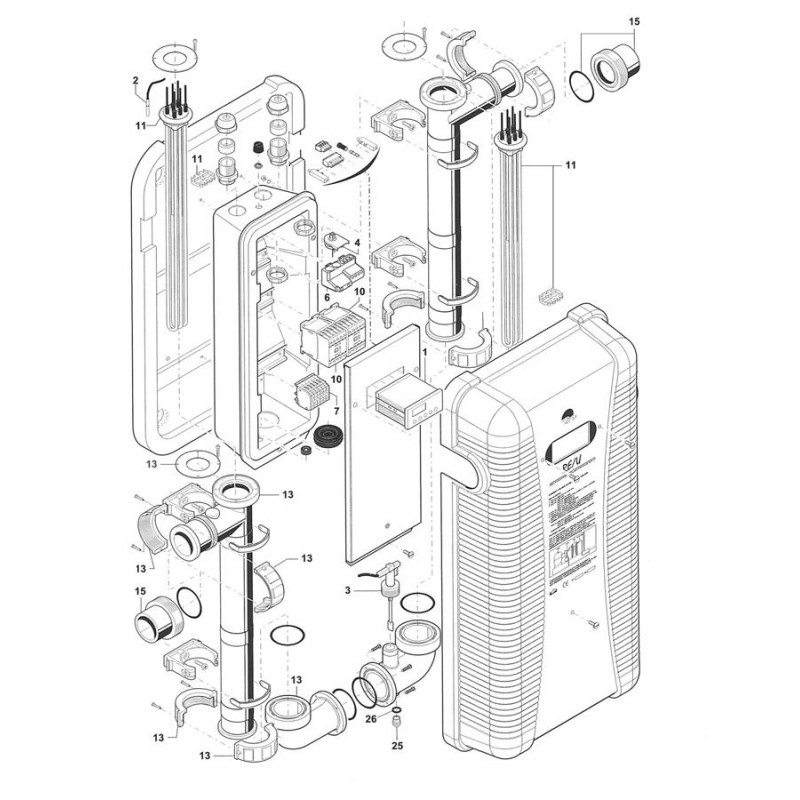

Vue Eclatée - Schéma Téchnique
Vue éclatée du réchauffeur RE-U Zodiac – Modèles W40TIT12M à W40TIT24
Cette vue éclatée du réchauffeur RE-U Zodiac vous permet d’identifier et de commander facilement chaque pièce détachée. Le réchauffeur électrique en U est conçu pour les grandes piscines (80 à 160 m³) et se décline en versions monophasées et triphasées de 12, 15, 18, 21 ou 24 kW. Sa conception modulaire avec deux résistances indépendantes optimise la consommation énergétique. Les composants principaux (corps polyamide, résistances titane, régulateur digital, contacteurs, interrupteurs de débit et thermostats) sont tous répertoriés dans le schéma.
Caractéristiques techniques
| Marque | Zodiac |
| Références | W40TIT12M, W40TIT15M, W40TIT15, W40TIT18, W40TIT21, W40TIT24 |
| Type | Réchauffeur électrique modulaire en U |
| Puissances | 12 kW à 24 kW (monophasé 230 V ou triphasé 400 V selon modèle) |
| Alimentation | Monophasé 230 V (modèles 12 kW et 15 kW mono) / Triphasé 400 V (autres modèles) |
| Débit | 5 m³/h mini – 22 m³/h maxi |
| Raccordement hydraulique | PVC Ø50 ou Ø63 |
| Poids | 12 kg |
| Matériaux | Corps en polyamide, résistances en titane, brides EPDM, raccordements Hypalon |
Installation – Comment utiliser la vue éclatée
- Identifiez la pièce sur le schéma éclaté à l’aide des repères numérotés.
- Notez la référence correspondante (ex. : WKITRES6D pour une résistance 6 kW, WSK02014 pour l’interrupteur de débit inox).
- Commandez la pièce directement depuis notre catalogue en utilisant la référence indiquée.
Conseils d’entretien
- Vérifiez régulièrement l’interrupteur de débit : un encrassement peut empêcher la mise en chauffe. Nettoyez-le avec de l’eau claire.
- Contrôlez l’état des résistances et de leurs entretoises ; remplacez-les si elles présentent des signes de corrosion ou de fuite.
- Lors du démontage, vidangez toujours le réchauffeur pour accéder aux résistances et à la carte régulatrice en toute sécurité.
Pourquoi choisir cette pièce ?
La vue éclatée du réchauffeur RE-U Zodiac vous garantit une identification rapide et fiable des composants d’origine. Chaque pièce détachée – résistance titane, contacteur DILM, thermostat de sécurité, régulateur digital – est conçue pour assurer une longévité maximale et une parfaite compatibilité avec votre équipement. Optez pour des pièces d’origine Zodiac et conservez les performances thermiques de votre piscine.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
