Retour aux modèle BWT
BWT
Déshumidifcateur FAIRLAND
DH-60 DH-90 DH-120
Réf: DH-60

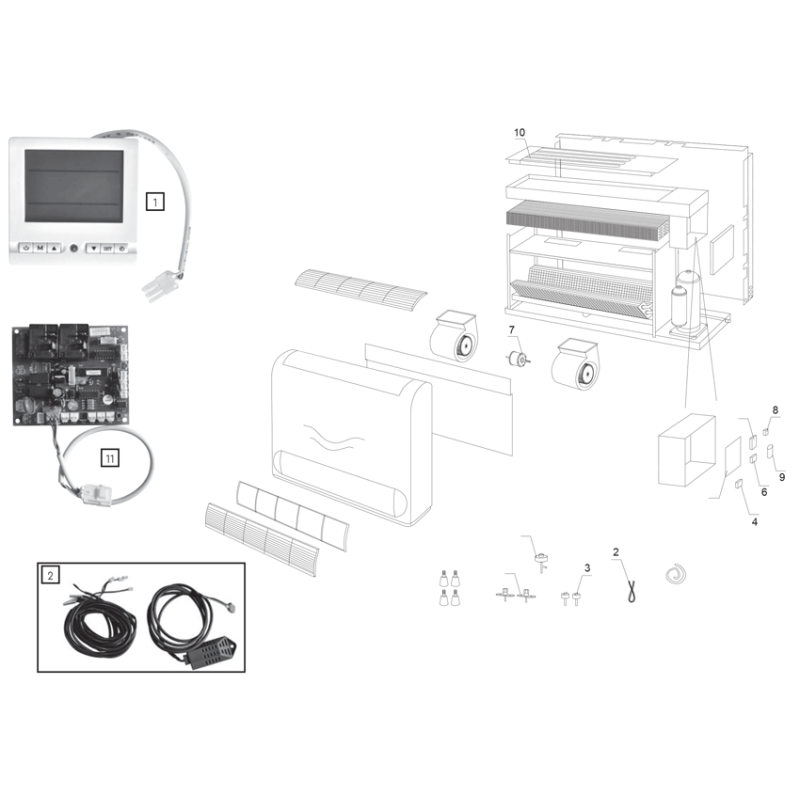

Vue Eclatée - Schéma Téchnique
Vue éclatée déshumidificateur Fairland – DH-60, DH-90, DH-120
Cette vue éclatée illustre l'ensemble des composants des déshumidificateurs d'ambiance Fairland modèles DH‑60, DH‑90 et DH‑120. Conçue pour les piscines intérieures et les spas, cette gamme assure un contrôle précis de l'humidité relative (réglable de 30 % à 99 %). Le schéma permet de repérer chaque pièce détachée par son numéro de référence constructeur, facilitant ainsi les opérations d'entretien et de réparation.
Caractéristiques techniques
| Marque | Fairland |
| Modèles concernés | DH‑60, DH‑90, DH‑120 |
| Type | Déshumidificateur d'ambiance (pose au sol ou murale) |
| Capacité de déshumidification | 60 L/j (DH‑60) – 90 L/j (DH‑90) – 120 L/j (DH‑120) (sous air à 30 °C / 80 % HR) |
| Débit d'air | 600 m³/h (DH‑60) – 900 m³/h (DH‑90) – 1200 m³/h (DH‑120) |
| Dimensions (L × l × H) | DH‑120 : 1155 × 280 × 848 mm (les autres modèles : voir schéma) |
| Poids | DH‑120 : 75 kg |
| Fluide frigorigène | R 410 A |
| Alimentation | 230 V / 50 Hz |
| Plage de température de fonctionnement | 10 °C à 38 °C |
| Option chauffage électrique | 3 kW (disponible pour DH‑90 et DH‑120) |
Installation – Utilisation de la vue éclatée
- Identifier la pièce : Repérez sur le schéma le composant défectueux (ex. moteur ventilateur, carte électronique, capteur). Chaque élément est associé à un numéro de référence constructeur.
- Commander la pièce : Relevez la référence (par exemple 9494007 pour le moteur ventilateur DH‑60) et utilisez-la pour trouver la pièce de remplacement sur notre boutique.
Conseils d'entretien
- Nettoyez régulièrement le filtre à air (tous les 15 jours en période d'utilisation intensive) pour garantir un débit d'air optimal et éviter la surchauffe du compresseur.
- Vérifiez le circuit d'évacuation des condensats : assurez-vous que le tuyau de vidange n'est pas obstrué et qu'il présente une pente suffisante pour un écoulement libre.
- Contrôlez l'état de l'échangeur thermique : une accumulation de poussière réduit l'efficacité. Nettoyez-le avec un aspirateur doux ou une brosse non abrasive.
- Inspectez les connexions électriques et le bornier de la carte électronique ; des vis desserrées peuvent provoquer des dysfonctionnements.
Pourquoi choisir cette vue éclatée ?
Disposer du schéma détaillé de votre déshumidificateur Fairland vous permet d'identifier avec certitude la pièce à remplacer, d'éviter les erreurs de commande et de gagner du temps lors de la maintenance. Que vous possédiez un DH‑60, DH‑90 ou DH‑120, cette vue d'ensemble est l'outil indispensable pour un entretien efficace et une longue durée de vie de votre appareil.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
