Retour aux modèle ASTRALPOOL
ASTRALPOOL
Pompe à chaleur FSP 14
74142
Réf: 74142

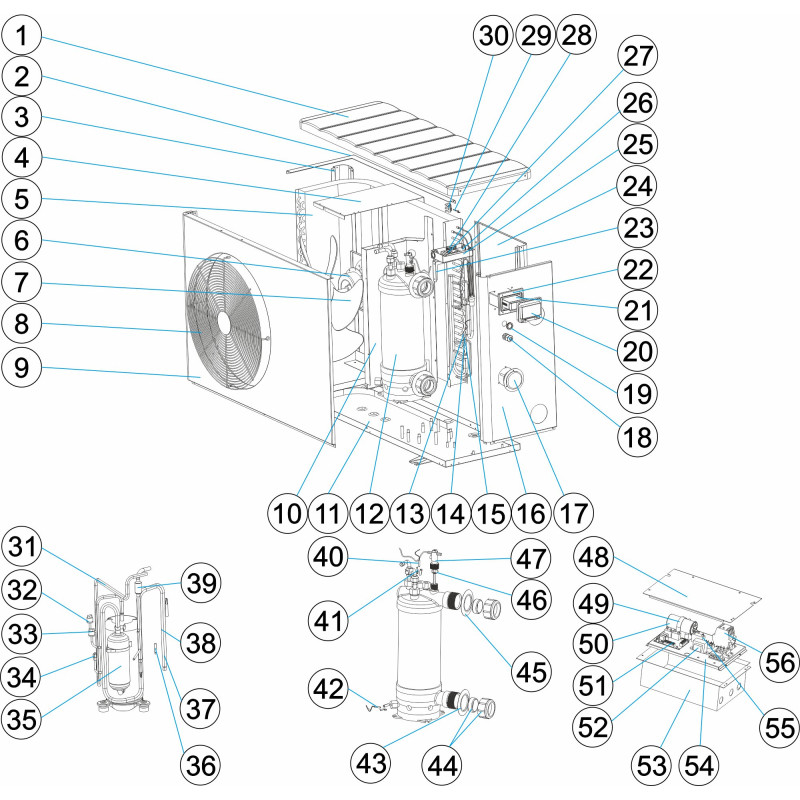

Vue Eclatée - Schéma Téchnique
Vue éclatée – Pompe à chaleur Aquasphere FSP 14 – Astralpool (réf. 74142)
La pompe à chaleur FSP 14 (Fix Speed Positive) de la gamme Aquasphere par Astralpool est conçue pour chauffer efficacement les piscines jusqu'à 75 m³. Son fonctionnement simple et robuste repose sur un compresseur rotatif On/Off, un échangeur en titane résistant au sel, et un gaz réfrigérant R32. Cette vue éclatée vous présente l'ensemble des composants et leurs références pour faciliter vos interventions.
Caractéristiques techniques de l'équipement
| Marque | Astralpool |
| Référence | 74142 |
| Modèles concernés | FSP 14 (Aquasphere) |
| Dimensions (L x P x H) | 1045 x 410 x 695 mm |
| Poids net | 77 kg |
| Matériau | Acier galvanisé, capot ABS, échangeur titane |
| Alimentation | 220-240 V / 50 Hz – Monophasé |
| Gaz réfrigérant | R32 |
| Plage de fonctionnement | +7 °C à +43 °C |
| Raccordement hydraulique | 50 mm (raccords rapides par compression) |
Installation – Identifier et commander les pièces
- Repérez la pièce sur le schéma éclaté ci-contre à l'aide de son numéro de repère.
- Notez la référence exacte (format ZX...) indiquée dans la liste des pièces.
- Commandez directement la pièce détachée d'origine sur notre site en utilisant sa référence.
Conseils d'entretien préventif
- Nettoyez l'évaporateur régulièrement avec un jet d'eau doux (sans produit chimique) pour éviter l'encrassement des ailettes.
- Vérifiez le détecteur de débit et assurez-vous que le débit d'eau est conforme (recommandé 6 m³/h pour le FSP 14).
- Contrôlez les sondes de température (T1, T2, T3) – un défaut de sonde peut entraîner des arrêts intempestifs.
- En fin de saison, nettoyez l'échangeur et rangez la pompe à chaleur sous la housse d'hivernage fournie.
Pourquoi utiliser cette vue éclatée ?
Cette vue éclatée vous offre une visibilité complète sur l'architecture interne de votre PAC FSP 14. Chaque pièce est référencée et associée à son code d'origine Astralpool, ce qui garantit une compatibilité parfaite et une installation facile. Que ce soit pour une réparation ou un entretien courant, ce schéma vous fait gagner du temps et vous assure de commander la bonne pièce.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Pompe à chaleur FSP 14
(74142)
Filtrer par N° :
N° 2
1 produit
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
N° 15
1 produit
N° 15
N° 16
1 produit
N° 16
N° 17
1 produit
N° 17
N° 18
1 produit
N° 18
N° 19
1 produit
N° 19
N° 20
1 produit
N° 20
N° 21
1 produit
N° 21
N° 22
1 produit
N° 22
Couvercle de la boîte de contrôle pour PAC Aquasphere 5 kW, 8 kW, 11 kW, 14 kW
Réf: ZX133020004
26,76 €
N° 23
1 produit
N° 23
N° 24
1 produit
N° 24
N° 25
1 produit
N° 25
N° 26
1 produit
N° 26
N° 27
1 produit
N° 27
N° 28
1 produit
N° 28
N° 29
1 produit
N° 29
N° 30
1 produit
N° 30
N° 31
1 produit
N° 31
N° 32
1 produit
N° 32
Détecteur haute pression PAC Bering 13,5/16 kW - PAC Elyo - PAC EVO Top 21/28 kW
Réf: ZX112100030
14,88 €
N° 33
1 produit
N° 33
Détecteur basse pression PAC Bering 6,5/8,5/13,5/16 kW - PAC EVO Top 5/9/13/16 kW - PAC Elyo
Réf: ZX112100046
14,88 €
N° 34
1 produit
N° 34
N° 35
1 produit
N° 35
N° 36
1 produit
N° 36
N° 37
1 produit
N° 37
N° 38
1 produit
N° 38
N° 39
1 produit
N° 39
N° 40
1 produit
N° 40
Sonde de température d'eau externe (T2) PAC Bering - PAC EVO Top - PAC Leader 11,5 kW
Réf: ZX112200138
5,28 €
N° 41
1 produit
N° 41
N° 42
1 produit
N° 42
N° 44
1 produit
N° 44
N° 46
1 produit
N° 46
N° 47
1 produit
N° 47
N° 48
1 produit
N° 48
N° 49
1 produit
N° 49
N° 50
1 produit
N° 50
N° 51
1 produit
N° 51
N° 52
1 produit
N° 52
N° 53
1 produit
N° 53
N° 54
1 produit
N° 54
N° 55
1 produit
N° 55
