Retour aux modèle ASTRALPOOL

ASTRALPOOL

Pompe à chaleur MINI 2,5kW

HPM20

Réf: HPM20

Vue Eclatée - Schéma Téchnique

Vue éclatée Pompe à chaleur MINI 2,5kW – Astralpool HPM20

Cette vue éclatée de la pompe à chaleur MINI 2,5kW (modèle HPM20) de la marque Astralpool détaille l'ensemble des pièces détachées d'origine. Idéale pour l'entretien et la réparation, elle vous aide à repérer chaque composant : échangeur en titane, contrôleur, sondes de température, ventilateur, panneaux, etc. La gamme MINI est conçue pour les piscines hors-sol jusqu'à 20 m³ avec une installation simple sans by-pass.

Caractéristiques techniques

Marque	Astralpool (Gré Pool)
Référence modèle	HPM20
Puissance	2,5 kW
Volume piscine max.	20 m³
Dimensions (L x P x H)	310 x 363,5 x 375 mm
Matériau carrosserie	ABS
Échangeur	Titane dans PVC
Gaz réfrigérant	R32
Raccords	Ø 32 / 38 mm
Poids	18 kg
Niveau sonore	48 dB(A) à 10 m

Installation

Consultez le schéma éclaté ci-contre pour repérer la pièce défectueuse ou à remplacer. Chaque composant est associé à une référence : ZX108680017 (grille protect. ventilateur), ZX102040699 (échangeur titane), ZX117020165 (contrôleur), etc.
Relevez le numéro de la pièce et commandez-la directement sur la fiche produit correspondante. L'installation de l'équipement complet se fait sans kit by-pass, en série après la filtration.

Conseils d entretien

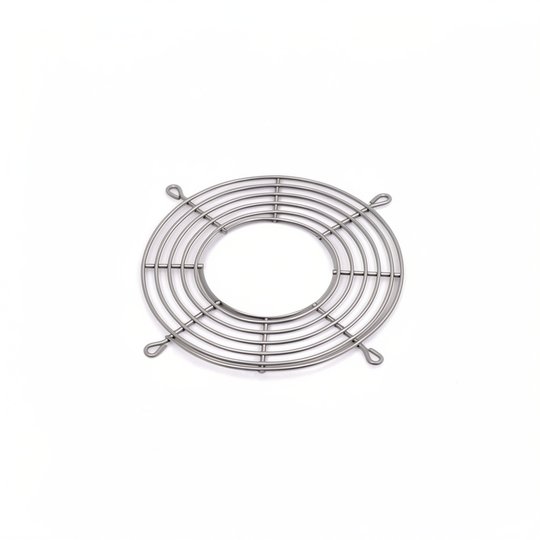

Nettoyez la grille de protection du ventilateur régulièrement (réf. ZX108680017) pour éviter l'accumulation de débris et garantir un bon flux d'air.
Vérifiez visuellement l'échangeur titane (réf. ZX102040699) une fois par saison : il résiste à la corrosion mais un contrôle permet de détecter d'éventuelles traces de calcaire.
Contrôlez les sondes de température (ambiante T5 ZX117110079, arrivée d'eau T1 ZX117110068) si des codes erreur apparaissent sur le contrôleur (ZX117020165).

Pourquoi choisir cette pièce ?

Les pièces détachées originales Astralpool garantissent un maintien des performances et de la fiabilité de votre pompe à chaleur MINI HPM20. L'échangeur en titane assure une excellente longévité, même en eau salée. En commandant la référence exacte depuis la vue éclatée, vous êtes certain d'obtenir le composant adapté à votre équipement.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Pompe à chaleur MINI 2,5kW (HPM20)
